1.本實用新型涉及一種分類箱，特別涉及一種具有滅菌效果的垃圾分類箱，屬于垃圾分類技術領域。
背景技術：2.
垃圾箱是一種存放垃圾的容器，現如今由于對于垃圾的認知逐漸清晰于是垃圾分類逐步的常規化，而垃圾分類是通過標準將不用的廢棄物進行分類整理進行二次利用的一種處理垃圾的方式。
3.現在的拾荒者越來越多但是大多
垃圾箱都是沒有滅菌的功能的，這樣在拾荒者進行拾荒的時候可能會因?yàn)榧?xì)菌感染傳染?。滑F(xiàn)有的垃圾箱大都是一個桶裝的結構，這樣人們?cè)偃永臅r(shí)候及時將垃圾分類了也不便于將其扔進不同的垃圾箱，導致垃圾分類的效果變差；有點垃圾可能會有積液等廢水，現有的垃圾桶大都是將其和垃圾防止在一起，這樣會加速細菌的滋生；垃圾箱內產生的積液若是沒有合理的清理時間久了便會發酵，出現更大的安全問題和環境問題。
技術實現要素：4.本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種具有滅菌效果的垃圾分類箱，在分類箱的頂端內壁連接紫外線滅菌燈利用光波輻射進行殺菌，同時安裝臭氧消毒器能夠殺滅垃圾中存在的細菌繁體和芽孢等，有效殺菌保證拾荒者的安全；在分類箱內設置隔板將四種類型的垃圾分類箱分割在不同區域，并且在分類箱上設置不同的垃圾投入口，
滾動式燈箱，這樣能夠方便人們將分類好的垃圾扔進不同的垃圾箱，可以提高垃圾分類的效果；因?yàn)樵诟鱾€(gè)垃圾箱的底部設置有漏孔，同時在漏孔的底端連接濾網這樣能夠有效的將垃圾箱內的污水與垃圾分離開，所以能防止二者在一起加速細菌的滋生；在分類箱的底端設置輸出口平時利用活塞將其堵塞防止污水的流出，等到清理的時候只需要將活塞取出便能將積液排出保證安全和環境。
5.為了解決上述技術問題，本實用新型提供了如下的技術方案：
6.本實用新型一種具有滅菌效果的垃圾分類箱，包括分類箱，所述分類箱一側的相對兩端滑動連接有防護門，所述分類箱內壁相對兩端均勻焊接有若干隔板，所述隔板一側滑動連接有可回收垃圾箱，所述分類箱內靠近可回收垃圾箱滑動連接有廚余垃圾箱，
公交候車亭，所述分類箱內靠近廚余垃圾箱滑動連接有有害垃圾箱，所述分類箱內靠近有害垃圾箱滑動連接有其他垃圾箱，所述分類箱靠近可回收垃圾箱一側上部設置有可回收垃圾入口，所述分類箱頂端內壁固定連接有若干紫外線滅菌燈，所述分類箱頂端內壁遠離紫外線滅菌燈一端均固定連接有若干臭氧消毒器，所述分類箱頂端靠近防護門一側中部焊接連接有鎖塊，所述分類箱頂端連接的鎖塊結構與防護門上一致，所述分類箱頂端中部固定連接有警報器，所述分類箱底端四角均焊接連接有支撐桿，所述分類箱遠離防護門一側外表面均勻膠連接有若干垃圾種類宣傳貼。
7.作為本實用新型的一種優選技術方案，所述分類箱底端均勻設置有若干輸出口，四個所述輸出口內均套接連接有活塞，所述活塞頂端均固定連接有鋼絲繩，所述鋼絲繩遠離活塞一端均通過連接塊固定連接隔板。
8.作為本實用新型的一種優選技術方案，所述分類箱靠近防護門一側的相對兩端內壁均設置有第一滑槽，所述第一滑槽內均滑動連接有第一滑塊，所述第一滑塊相靠近一端均焊接連接防護門，所述防護門靠近支撐桿一端的相對兩側均焊接連接有卡塊，所述分類箱靠近卡塊一側的相對兩端均設置有卡槽，所述卡槽套接連接卡塊。
9.作為本實用新型的一種優選技術方案，所述分類箱相對兩端內壁的下部均設置有第二滑槽，所述分類箱下部?jī)?nèi)壁設置的第二滑槽結構與隔板一致，所述第二滑槽相靠近一側內均滑動連接有第二滑塊，所述第二滑塊相遠離第二滑槽一側焊接連接可回收垃圾箱，所述可回收垃圾箱底端均勻設置有若干漏孔，所述可回收垃圾箱連接的第二滑槽、第二滑塊和漏孔等結構均與廚余垃圾箱、有害垃圾箱和其他垃圾箱內結構一致。
10.作為本實用新型的一種優選技術方案，所述可回收垃圾箱底端相靠近兩側內均設置有第三滑槽，所述第三滑槽內均滑動連接有第三滑塊，所述第三滑塊遠離第三滑槽一側均焊接連接有邊框，所述邊框相靠近一側均夾持有濾網，所述濾網位于漏孔下端，所述可回收垃圾箱底端連接的第三滑槽、第三滑塊、邊框和濾網等連接結構與廚余垃圾箱、有害垃圾箱和其他垃圾箱內結構一致。
11.作為本實用新型的一種優選技術方案，所述分類箱頂端靠近廚余垃圾箱一側中部設置有廚余垃圾入口，所述分類箱靠近有害垃圾箱一側上部設置有有害垃圾入口，所述分類箱遠離可回收垃圾入口一側上部設置有其他垃圾入口。
12.本實用新型所達到的有益效果是：通過在分類箱的頂端內壁連接紫外線滅菌燈利用光波輻射進行殺菌，同時安裝臭氧消毒器能夠殺滅垃圾中存在的細菌繁體和芽孢等，有效殺菌達到保證拾荒者安全的目的；通過在分類箱內設置隔板將四種類型的垃圾分類箱分割在不同區域，并且在分類箱上設置不同的垃圾投入口，這樣能夠方便人們將分類好的垃圾扔進不同的垃圾箱，達到提高垃圾分類效果的目的；通過在各個垃圾箱的底部設置漏孔，同時在漏孔的底端連接濾網這樣能夠有效的將垃圾箱內的污水與垃圾分離開，達到防止二者在一起加速細菌滋生的目的；通過在分類箱的底端設置輸出口平時利用活塞將其堵塞防止污水的流出，等到清理的時候只需要將活塞取出便能將積液排出，達到保證安全和環境的目的。
附圖說明
13.附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

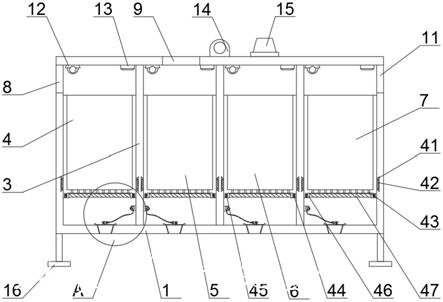

14.圖1是本實用新型的裝置主視剖切結構示意圖；
15.圖2是本實用新型的裝置立體結構示意圖；
16.圖3是本實用新型的裝置主視結構示意圖；
17.圖4是本實用新型的裝置主視結構示意圖；
18.圖5是本實用新型的a處結構放大圖。
19.圖中：1、分類箱；101、輸出口；102、活塞；103、鋼絲繩；2、防護門；201、第一滑槽；
202、第一滑塊；203、卡塊；204、卡槽；3、隔板；4、可回收垃圾箱；41、第二滑槽；42、第二滑塊；43、漏孔；44、第三滑槽；45、第三滑塊；46、邊框；47、濾網；5、廚余垃圾箱；6、有害垃圾箱；7、其他垃圾箱；8、可回收垃圾入口；9、廚余垃圾入口；10、有害垃圾入口；11、其他垃圾入口；12、紫外線滅菌燈；13、臭氧消毒器；14、鎖塊；15、警報器；16、支撐桿；17、垃圾種類宣傳貼。
具體實施方式
20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
21.實施例：如圖1
?
5所示，一種具有滅菌效果的垃圾分類箱，包括分類箱1，
垃圾箱，分類箱1一側的相對兩端滑動連接有防護門2，分類箱1內壁相對兩端均勻焊接有若干隔板3，隔板3一側滑動連接有可回收垃圾箱4，分類箱1內靠近可回收垃圾箱4滑動連接有廚余垃圾箱5，分類箱1內靠近廚余垃圾箱5滑動連接有有害垃圾箱6，分類箱1內靠近有害垃圾箱6滑動連接有其他垃圾箱7，分類箱1靠近可回收垃圾箱4一側上部設置有可回收垃圾入口8，分類箱1頂端內壁固定連接有若干紫外線滅菌燈12，分類箱1頂端內壁遠離紫外線滅菌燈12一端均固定連接有若干臭氧消毒器13，分類箱1頂端靠近防護門2一側中部焊接連接有鎖塊14，
分類垃圾亭，分類箱1頂端連接的鎖塊14結構與防護門2上一致，分類箱1頂端中部固定連接有警報器15，分類箱1底端四角均焊接連接有支撐桿16，分類箱1遠離防護門2一側外表面均勻膠連接有若干垃圾種類宣傳貼17。
22.分類箱1底端均勻設置有若干輸出口101，四個輸出口101內均套接連接有活塞102，活塞102頂端均固定連接有鋼絲繩103，鋼絲繩103遠離活塞102一端均通過連接塊固定連接隔板3，在分類箱1底端設置的輸出口101能夠便于漏孔43內流出的污水被排出，
路牌，利用活塞102將輸出口101堵塞能夠防止廢水四溢，鋼絲繩103將其連接能夠方便垃圾回收人員操作將活塞102取出，分類箱1靠近防護門2一側的相對兩端內壁均設置有第一滑槽201，第一滑槽201內均滑動連接有第一滑塊202，第一滑塊202相靠近一端均焊接連接防護門2，防護門2靠近支撐桿16一端的相對兩側均焊接連接有卡塊203，分類箱1靠近卡塊203一側的相對兩端均設置有卡槽204，卡槽204套接連接卡塊203，在防護門2兩端連接第一滑塊202并且使其與分類箱1內壁的第一滑槽201連接，這樣在垃圾箱收集垃圾滿后能夠方便將防護門2打開取出內部的垃圾，分類箱1相對兩端內壁的下部均設置有第二滑槽41，分類箱1下部?jī)?nèi)壁設置的第二滑槽41結構與隔板3一致，第二滑槽41相靠近一側內均滑動連接有第二滑塊42，第二滑塊42相遠離第二滑槽41一側焊接連接可回收垃圾箱4，可回收垃圾箱4底端均勻設置有若干漏孔43，可回收垃圾箱4連接的第二滑槽41、第二滑塊42和漏孔43等結構均與廚余垃圾箱5、有害垃圾箱6和其他垃圾箱7內結構一致，用第二滑塊42將四個垃圾箱與第二滑槽41連接，這樣能夠方便在分類箱1內滑動，當垃圾收滿防護門2打開后便于滑動取出垃圾箱，可回收垃圾箱4底端相靠近兩側內均設置有第三滑槽44，第三滑槽44內均滑動連接有第三滑塊45，第三滑塊45遠離第三滑槽44一側均焊接連接有邊框46，邊框46相靠近一側均夾持有濾網47，濾網47位于漏孔43下端，可回收垃圾箱4底端連接的第三滑槽44、第三滑塊45、邊框46和濾網47等連接結構與廚余垃圾箱5、有害垃圾箱6和其他垃圾箱7內結構一致，在垃圾收
集箱的底端設置的濾網47能夠有效的將污水中的垃圾過濾掉，同時利用第三滑塊45將濾網47和垃圾收集箱底端的第三滑槽44連接能夠方便將濾網47取出來進行更換和清洗，分類箱1頂端靠近廚余垃圾箱5一側中部設置有廚余垃圾入口9，分類箱1靠近有害垃圾箱6一側上部設置有有害垃圾入口10，分類箱1遠離可回收垃圾入口8一側上部設置有其他垃圾入口11，在分類箱1中設置不同方向的四個垃圾入口這樣能夠防止加強人們?nèi)永牟襟E，方便人們對于垃圾的辨別進而進一步達到分類的目的。
23.具體的，本實用新型使用時，先將防護門2兩側的第一滑塊202滑入分類箱1的第一滑槽201內，然后用鎖將防護門2和分類箱1上的鎖塊14固定，在人們?nèi)硬煌睦臅r(shí)候由于分類箱1內不同的垃圾箱有不同的垃圾入口，能夠加強人們?nèi)永碾y度為人們提供垃圾種類的機會，在分類箱1外側連接的垃圾種類宣傳貼17能夠便于人們觀察思考手中的垃圾屬于哪一類，等到固定的時間將紫外線滅菌燈12和臭氧消毒器13的開關打開對分類箱1內的垃圾進行滅菌，在滅菌的同時警報器15會發出警報這樣便能夠提醒周邊扔垃圾的人等一等在扔防止被紫外線照射到，在垃圾箱底端設置的漏孔43能夠方便垃圾污水流出防止污水過多加速細菌的滋生，等到垃圾收集完成后將防護門2兩側的第一滑塊202從分類箱1的第一滑槽201內滑出，隨后將四個垃圾箱底端的第二滑塊42從第二滑槽41內滑動取出方便取出垃圾箱內的垃圾，同時將垃圾箱底端的濾網47劃出進行清洗更換，在分類箱1的底端放置一個盒子勾住鋼絲繩103用力將活塞102從輸出口101被拉出污水流入預先準備好的盒子中將污水排出。
24.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
