1.本實用新型涉及
垃圾箱技術領域，具體為
一種廣告垃圾箱。
背景技術：2.當今時代，隨著人們生活水平的不斷提高，生活中產生的垃圾越來越，垃圾桶也成為城市中隨處可見的設施，隨著
垃圾箱的數量增加，
垃圾箱的功能不在僅僅只限于容納垃圾，垃圾箱同樣有了重要的宣傳作用，目前使用的
廣告垃圾箱多在垃圾箱四周粘貼廣告材料，廣告效果不太理想。
3.例如，中國專利公開號為cn208292000u公開了
一種太陽能
廣告垃圾箱，其基本描述為：一種太陽能
廣告垃圾箱，它包括箱體、供電裝置和安裝在箱體內且用于給廣告展示架照明的照明燈，所述箱體上設置有可拆卸的廣告展示架，所述供電裝置包括太陽能電池板、鋰電池和太陽能控制器，所述太陽能電池板安裝在箱體的頂部，所述鋰電池和太陽能控制器分別安裝在箱體內部，
.燈箱，所述太陽能電池板和太陽能控制器的輸入端連接，所述鋰電池和太陽能控制器的輸出端連接，以便太陽能電池板的輸出經太陽能控制器調節后輸入鋰電池內，所述照明燈和鋰電池相連，以便通過鋰電池向照明燈供電，該實用新型可以展示廣告，且在白天通過太陽能發電給鋰電池充電，晚上鋰電池又給照明燈供電，進而實現夜間廣告照明，既擴充了垃圾箱的功能，又環保節能。
4.本發明人發現，上述專利中在實際使用過程中存在以下問題：該太陽能廣告垃圾箱廣告展示架對廣告材料的保護不太充分，在下雨天，不能對廣告材料進行有效保護，保證廣告的展示效果。
技術實現要素：5.(一)解決的技術問題
6.針對現有技術的不足，本實用新型提供了一種廣告垃圾箱，解決了上述背景技術中提出的問題。
7.(二)技術方案
8.為實現上述目的，本實用新型提供如下技術方案：一種廣告垃圾箱，包括箱體，所述箱體正面開設有操作槽，所述操作槽內左側壁鉸接有箱門，所述箱門正面開設有第一廣告槽，所述第一廣告槽內左側壁鉸接有第一玻璃板，所述第一玻璃板正面固定連接有第一圓柱塊，所述箱門正面右側固定連接有嵌入式把手，所述箱門正面底部固定連接有類別標識板，所述箱門正面開設有兩組揚聲孔，所述箱體正面和背面均設置有投放口，所述投放口內底側壁固定安裝有紅外線接收器，所述投放口內頂側壁固定安裝有紅外線發生器，所述箱體背面開設有第二廣告槽，所述第二廣告槽內右側壁鉸接有第二玻璃板，所述第二玻璃板背面固定連接有第二圓柱塊，所述箱體背面底部開設有兩組揚聲孔，所述箱體內壁頂部固定連接有遮攔條，所述箱體內左側壁底部固定連接有支撐板，所述支撐板上表面設置有垃圾箱內膽，所述箱體內底側壁設置有鋰電池，所述鋰電池正面設置有語音芯片，所述鋰電
池正面和背面均設置有兩組揚聲器，所述鋰電池的輸出端與紅外線發生器的輸入端電連接，所述鋰電池的輸出端與紅外線接收器的輸入端電連接，所述鋰電池的輸出端與語音芯片的輸入端電連接，所述鋰電池的輸出端與揚聲器的輸入端電連接，所述紅外線接收器的輸出端與語音芯片的輸入端電連接，所述語音芯片的輸出端與揚聲器的輸入端電連接。
9.優選的，所述第一廣告槽和第二廣告槽四周開設有密封槽，密封槽內卡接有密封條，第一廣告槽內后側壁和第二廣告槽內前側壁均固定連接有多組led燈。
10.優選的，所述第一圓柱塊和第二圓柱塊材質為聚異戊二烯橡膠，
垃圾收集亭，
分類垃圾亭，第一圓柱塊和第二圓柱塊表面設置有防滑紋路。
11.優選的，所述第一廣告槽與第一玻璃板相適配，第二廣告槽與第二玻璃板相適配，第一玻璃板和第二玻璃板四周做倒角處理，倒角的長度為2毫米，倒角的角度為45度。
12.優選的，所述遮攔條形狀為直角三角形，遮攔條寬度為30毫米，垃圾箱內膽與箱體內壁的距離為24毫米。
13.優選的，所述揚聲孔和揚聲器相適配，揚聲孔面積為13平方毫米，揚聲器揚聲面的面積為11平方毫米。
14.(三)有益效果
15.與現有技術相比，本實用新型提供了一種廣告垃圾箱，具備以下有益效果：
16.1、該廣告垃圾箱，通過第一廣告槽、第一玻璃板、第二廣告槽和第二玻璃板的配合，對廣告材料進行展示，保證了廣告展示的穩定性，有效的提高了該廣告垃圾箱的廣告演示能力，語音芯片和揚聲器可播放廣告語，進一步提升該廣告垃圾箱的廣告展示效果，紅外線接收器、紅外線發生器可對使用情況做出判斷，使廣告語音精準播放，進一步提升廣告的效果。
17.2、該廣告垃圾箱，通過第一圓柱塊前端和第二圓柱塊前端對第一玻璃板前端和第二玻璃板前端進行操作，便于該垃圾箱廣告材料的更換，提高了該廣告垃圾箱更換廣告的速度，另外遮攔條前端減少了垃圾落入垃圾箱內膽前端與箱體前端縫隙的可能，減少了垃圾箱的清理難度，對垃圾箱起到部分保護作用，支撐板前端對垃圾箱內膽前端提供穩定支撐，有效的保護了鋰電池前端、語音芯片和揚聲器，提高了垃圾箱的使用壽命。
附圖說明

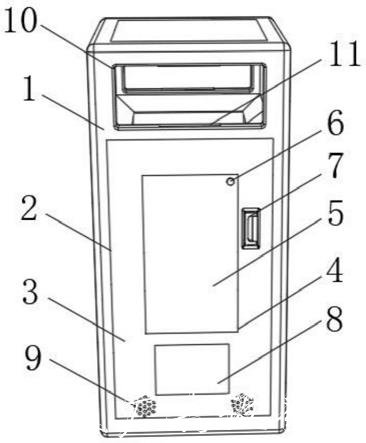

18.圖1為本實用新型正面結構示意圖；
19.圖2為本實用新型背面結構示意圖；
20.圖3為本實用新型結構豎剖示意圖。
21.圖中：1、箱體；2、操作槽；3、箱門；4、第一廣告槽；5、第一玻璃板；6、第一圓柱塊；7、嵌入式把手；8、類別標識板；9、揚聲孔；10、投放口；11、紅外線接收器；12、紅外線發生器；13、第二廣告槽；14、第二玻璃板；15、第二圓柱塊；16、遮攔條；17、支撐板；18、垃圾箱內膽；19、鋰電池；20、語音芯片；21、揚聲器。
具體實施方式
22.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的
實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
23.請參閱圖1-3，本實用新型提供一種技術方案：一種廣告垃圾箱，包括箱體1，箱體1正面開設有操作槽2，操作槽2內左側壁鉸接有箱門3，箱門3正面開設有第一廣告槽4，第一廣告槽4內左側壁鉸接有第一玻璃板5，第一玻璃板5正面固定連接有第一圓柱塊6，箱門3正面右側固定連接有嵌入式把手7，箱門3正面底部固定連接有類別標識板8，箱門3正面開設有兩組揚聲孔9，箱體1正面和背面均設置有投放口10，投放口10內底側壁固定安裝有紅外線接收器11，紅外線接收器11型號為國際工牌e3jk-5l，投放口10內頂側壁固定安裝有紅外線發生器12，紅外線發生器12型號為國際工牌e3jk-5dm1，紅外線接收器11、紅外線發生器12可對使用情況做出判斷，使廣告語音精準播放，進一步提升廣告的效果，箱體1背面開設有第二廣告槽13，第二廣告槽13內右側壁鉸接有第二玻璃板14，通過第一廣告槽4、第一玻璃板5、第二廣告槽13和第二玻璃板14的配合，對廣告材料進行展示，保證了廣告展示的穩定性，有效的提高了該廣告垃圾箱的廣告演示能力，第二玻璃板14背面固定連接有第二圓柱塊15，第一圓柱塊6和第二圓柱塊15對第一玻璃板5和第二玻璃板14進行操作，便于該垃圾箱廣告材料的更換，提高了該廣告垃圾箱更換廣告的速度，箱體1背面底部開設有兩組揚聲孔9，箱體1內壁頂部固定連接有遮攔條16，遮攔條16減少了垃圾落入垃圾箱內膽18與箱體1縫隙的可能，減少了垃圾箱的清理難度，對垃圾箱起到部分保護作用，箱體1內左側壁底部固定連接有支撐板17，支撐板17對垃圾箱內膽18提供穩定支撐，有效的保護了鋰電池19、語音芯片20和揚聲器21，提高了垃圾箱的使用壽命，支撐板17上表面設置有垃圾箱內膽18，箱體1內底側壁設置有鋰電池19，鋰電池19型號為jetbeam的sz-ysn06，鋰電池19正面設置有語音芯片20，語音芯片20型號為ykeic的sop20，鋰電池19正面和背面均設置有兩組揚聲器21，揚聲器21型號為快盾es-626，鋰電池19的輸出端與紅外線發生器12的輸入端電連接，鋰電池19的輸出端與紅外線接收器11的輸入端電連接，鋰電池19的輸出端與語音芯片20的輸入端電連接，鋰電池19的輸出端與揚聲器21的輸入端電連接，紅外線接收器11的輸出端與語音芯片20的輸入端電連接，語音芯片20的輸出端與揚聲器21的輸入端電連接，語音芯片20和揚聲器21可播放廣告語，進一步提升該廣告垃圾箱的廣告展示效果。
24.在本實用新型中，為了提高對廣告材料展示效果的穩定性，第一廣告槽4和第二廣告槽13四周開設有密封槽，密封槽內卡接有密封條，第一廣告槽4內后側壁和第二廣告槽13內前側壁均固定連接有多組led燈，保證了在下雨天、黑夜等特殊條件下的使用效果。
25.在本實用新型中，為了便于廣告材料的更換，第一圓柱塊6和第二圓柱塊15材質為聚異戊二烯橡膠，第一圓柱塊6和第二圓柱塊15表面設置有防滑紋路，便于該垃圾箱廣告材料的更換，提高了該廣告垃圾箱更換廣告的速度。
26.在本實用新型中，為了延長第一玻璃板5和第二玻璃板14的使用壽命，第一廣告槽4與第一玻璃板5相適配，第二廣告槽13與第二玻璃板14相適配，第一玻璃板5和第二玻璃板14四周做倒角處理，倒角的長度為2毫米，倒角的角度為45度，提高了第一玻璃板5和第二玻璃板14的穩定性，減少了第一玻璃板5和第二玻璃板14的受力，提高了第一玻璃板5和第二玻璃板14的使用壽命。
27.在本實用新型中，為了保護垃圾箱內部的環境，遮攔條16形狀為直角三角形，遮攔條16寬度為30毫米，垃圾箱內膽18與箱體1內壁的距離為24毫米，遮攔條16減少了垃圾落入
垃圾箱內膽18與箱體1縫隙的可能，減少了垃圾箱的清理難度，對垃圾箱起到部分保護作用。
28.在本實用新型中，為了保證揚聲器21的使用效果，揚聲孔9和揚聲器21相適配，揚聲孔9面積為13平方毫米，揚聲器21揚聲面的面積為11平方毫米，揚聲孔9減少了聲音傳播的阻礙，保證了揚聲器21的使用效果。
29.該文中出現的電器元件均與外界的主控器及220v市電電連接，并且主控器可為計算機等起到控制的常規已知設備。
30.在使用時，通過第一圓柱塊6和第二圓柱塊15對第一玻璃板5和第二玻璃板14進行操作，更換第一廣告槽4和第二廣告槽13內的廣告材料，拉動嵌入式把手7，打開箱門，更換語音芯片20，取出垃圾箱內膽18進行清理，安放垃圾箱內膽18，關閉箱門3，當有人投放垃圾經過投放口10時，
宣傳欄廠家，垃圾阻斷紅外線信號，紅外線接收器11和紅外線發生器12控制語音芯片20播放語音廣告。
31.綜上所述，該廣告垃圾箱，通過第一廣告槽4、第一玻璃板5、第二廣告槽13和第二玻璃板14的配合，對廣告材料進行展示，保證了廣告展示的穩定性，有效的提高了該廣告垃圾箱的廣告演示能力，語音芯片20和揚聲器21可播放廣告語，進一步提升該廣告垃圾箱的廣告展示效果，紅外線接收器11、紅外線發生器12可對使用情況做出判斷，使廣告語音精準播放，進一步提升廣告的效果。
32.該廣告垃圾箱，通過第一圓柱塊6和第二圓柱塊15對第一玻璃板5和第二玻璃板14進行操作，
戶外廣告燈箱，便于該垃圾箱廣告材料的更換，提高了該廣告垃圾箱更換廣告的速度，另外遮攔條16減少了垃圾落入垃圾箱內膽18與箱體1縫隙的可能，減少了垃圾箱的清理難度，對垃圾箱起到部分保護作用，支撐板17對垃圾箱內膽18提供穩定支撐，有效的保護了鋰電池19、語音芯片20和揚聲器21，提高了垃圾箱的使用壽命。
33.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
