1.本公開的實施例涉及
測量技術領域，具體涉及
燈箱測量裝置。
背景技術：2.一般物品加工完成后都要對其進行測量，測量其尺寸大小是否符合標準。
3.現有的測量的儀器通常是ogp(optical gaging products，光學凝焦產品)影像測量?jī)x。
4.由于通過iml(in molding label，模內鑲件注塑)工藝制得的物品的待測特征在金屬薄片的內部，ogp影像測量?jī)x的測量光源無法透過待測特征，因此難以識別物品的待測特征的待測位置。增強ogp影像測量?jī)x的測量光源發出的光的光照強度無法清楚地識別物品的待測特征的待測位置，而且增強ogp影像測量?jī)x的測量光源發出的光的光照強度會減少ogp影像測量?jī)x的使用壽命。
技術實現要素：5.本公開的內容部分用于以簡要的形式介紹構思，這些構思將在后面的具體實施方式部分被詳細描述。本公開的內容部分并不旨在標識要求保護的技術方案的關鍵特征或必要特征，也不旨在用于限制所要求的保護的技術方案的范圍。
6.為了解決上述問題，本公開的一些實施例提出了
燈箱測量
裝置。
7.本公開的一些實施例提出了
燈箱測量裝置，包括：
燈箱、治具、控制器和led燈板，上述燈箱包括箱體和箱蓋，上述箱體包括安裝槽和電線孔，其中，上述安裝槽設置在上述箱體內部，上述led燈板與上述安裝槽連接，上述電線孔設置在上述箱體的側邊；上述箱蓋設置在上述箱體上方，上述箱蓋上開設有第一透光口，其中，上述第一透光口位于上述led燈板的上方；上述治具設置在上述箱蓋上方，上述治具包括定位槽，其中，上述定位槽設置在上述治具的上方，上述治具上開設有第二透光口，上述第二透光口貫穿上述治具和上述定位槽，且上述第二透光孔位于上述第一透光口的上方；上述控制器包括開關、光照強度調節旋鈕、電源線、插頭和連接電線，其中，上述電源線連接上述控制器與上述插頭，上述電源線用于輸送電流，以對上述控制器和上述led燈板供電，上述連接電線通過上述電線孔連接上述控制器與上述led燈板；上述led燈板用于在上述電源線輸送電流以及上述開關為開啟的狀態下，通過上述連接電線接收上述控制器發出的光照強度調節信號，發出對應上述光照強度調節信號的光，其中，上述控制器通過作用于上述光照強度調節旋鈕的旋轉操作生成上述光照強度調節信號，上述led燈板發出的光穿過上述第一透光口和上述第二透光口。
8.本公開的上述各個實施例中具有如下有益效果：通過本公開的一些實施例的燈箱測量裝置，可以為待測物品提供足夠透過待測特征的光以便于識別待測位置。具體來說，造成待測物品的待測特征的待測位置無法識別的具體原因在于：ogp影像測量?jī)x的測量光源發出的光的光照強度不足以透過待測特征。增強ogp影像測量?jī)x的測量光源發出的光的光照強度無法清楚地識別物品的待測特征的待測位置，而且增強ogp影像測量?jī)x的測量光源
發出的光的光照強度會減少ogp影像測量?jī)x的使用壽命。基于此，本公開一些實施例的燈箱測量裝置，上述燈箱測量裝置包括燈箱、治具、控制器和led燈板。上述燈箱包括箱體和箱蓋。上述箱體包括安裝槽和電線孔。上述led燈板與上述安裝槽連接。上述箱蓋上開設有第一透光口。上述治具上包括定位槽。上述治具上開設有第二透光口。上述第一透光口位于上述led燈板的上方。上述第二透光口位于上述第一透光口的上方。上述控制器包括開關、光照強度調節旋鈕、電源線、插頭和連接電線。上述電源線用于輸送電流，以對上述控制器和上述led燈板供電。上述連接電線通過上述電線孔連接上述控制器與上述led燈板。也因?yàn)椋鲜鰈ed燈板發出的光的光照強度大于ogp影像測量?jī)x的測量光源發出的光的光照強度，可以透過放置在上述治具上方的待測物品的待測特征。由此，上述led燈板發出的光通過上述第一透光口和上述第二透光口透過放置在上述治具上方的待測物品的待測特征。放置在上述治具上方的待測物品的待測特征的待測位置可以被清楚地識別。
附圖說明
9.結合附圖并參考以下具體實施方式，本公開各實施例的上述和其他特征、優點及方面將變得更加明顯。貫穿附圖中，相同或相似的附圖標記表示相同或相似的元素。應當理解附圖是示意性的，元件和元素不一定按照比例繪制。
10.圖1是根據本公開的燈箱測量裝置的一些實施例的結構示意圖。
具體實施方式
11.下面將參照附圖更詳細地描述本公開的實施例。雖然附圖中顯示了本公開的某些實施例，然而應當理解的是，本公開可以通過各種形式來實現，而且不應該被解釋為限于這里闡述的實施例。相反，提供這些實施例是為了更加透徹和完整地理解本公開。應當理解的是，本公開的附圖及實施例僅用于示例性作用，并非用于限制本公開的保護范圍。
12.另外還需要說明的是，為了便于描述，附圖中僅示出了與有關實用新型相關的部分。在不沖突的情況下，
社區宣傳欄，本公開中的實施例及實施例中的特征可以相互組合。
13.需要注意，本公開中提及的“第一”、“第二”等概念僅用于對不同的裝置、模塊或單元進行區分，并非用于限定這些裝置、模塊或單元所執行的功能的順序或者相互依存關系。
14.在本公開的描述中，需要說明的是，除非另有明確的規定和限定，術語“設置”、“連接”應做廣義理解，例如，可以是固定連接，
黨建宣傳欄，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，
戶外滾動燈箱，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本公開中的具體含義。
15.此外，在本公開的描述中，術語“上”、“下”、“左”、“右”、“內”、“外”等指示的方向或位置關系的術語是基于附圖所示的方向或位置關系，這僅僅是為了便于描述，而不是指示或暗示上述裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本公開的限制。
16.需要注意，本公開中提及的“一個”、“多個”的修飾是示意性而非限制性的，本領域技術人員應當理解，除非在上下文另有明確指出，否則應該理解為“一個或多個”。
17.本公開實施方式中的多個裝置之間所交互的消息或者信息的名稱僅用于說明性
的目的，而并不是用于對這些消息或信息的范圍進行限制。
18.下面將參考附圖并結合實施例來詳細說明本公開。

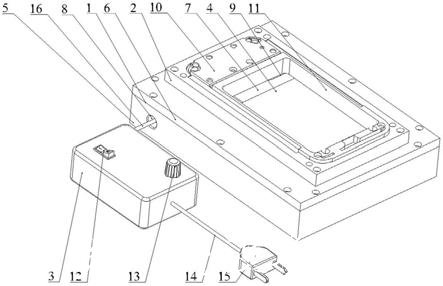

19.請參見圖1，圖1是根據本公開的燈箱測量裝置的一些實施例的結構示意圖。燈箱測量裝置包括燈箱1、治具2、控制器3、led燈板4、箱體5、箱蓋6、安裝槽7、電線孔8、第一透光口9、定位槽10、第二透光口11、開關12、光照強度調節旋鈕13、電源線14、插頭15和連接電線16。
20.具體而言，上述箱體5包括安裝槽7和電線孔8。上述安裝槽7設置在上述箱體5內部，用于安裝上述led燈板4。上述led燈板4與上述安裝槽7連接。上述電線孔8設置在上述箱體5的側邊。上述箱蓋6設置在上述箱體5上方。上述箱蓋6上開設有第一透光口9。上述第一透光口9位于上述led燈板4的上方。上述治具2設置在上述箱蓋6上方。上述治具2包括定位槽10，用于放置待測物品。上述定位槽10設置在上述治具2的上方。上述治具2上開設有第二透光口11。上述第二透光口11貫穿上述治具2和上述定位槽10。且上述第二透光口11位于上述第一透光口9的上方。上述控制器3包括開關12、光照強度調節旋鈕13、電源線14、插頭15和連接電線16。上述電源線14連接上述控制器3與上述插頭15，用于輸送電流以對上述控制器3和上述led燈板4供電。上述連接電線16通過上述電線孔8連接上述控制器3與上述led燈板4。
21.可選地，上述led燈板4可以通過螺釘固定在上述安裝槽7內。上述led燈板4也可以通過螺栓固定在上述安裝槽7內。
22.可選地，上述箱體5的外邊長與上述箱蓋6的外邊長的大小可以一致。需要說明的是，上述箱體5的外邊長的長與上述箱蓋6的外邊長的長的大小可以一致。上述箱體5的外邊長的寬與上述箱蓋6的外邊長的寬的大小可以一致。
23.可選地，上述箱體5與上述箱蓋6可以通過螺釘連接的方式連接。上述箱體5與上述箱蓋6也可以通過螺栓連接的方式連接。
24.可選地，上述治具2的尺寸可以小于上述箱蓋6的尺寸。上述治具2的尺寸可以大于上述定位槽10的尺寸。上述治具2的尺寸也可以等于上述箱蓋6的尺寸。上述治具2的尺寸也可以等于上述定位槽10的尺寸。
25.可選地，上述定位槽10的四角可以分別設置凹槽。上述設置的凹槽用于固定待測物品。需要說明的是，本領域技術人員可以根據實際情況對上述凹槽進行調整。例如，可以在上述定位槽10的四邊的中點的位置分別設置凹槽。又如，可以在上述定位槽10的四角分別設置凸臺。上述設置的凸臺用于固定待測物品。這種改變并不超出本公開的保護范圍。
26.可選地，上述治具2的四個角可以分別設置有定位柱，上述箱蓋6對應各個定位柱的位置可以分別設置有定位孔，當上述治具2與上述箱蓋6連接時，設置在上述治具2的各個角的定位柱可以分別貫穿設置在上述箱蓋6的定位孔。上述治具的2四個角也可以分別設置螺釘。上述箱蓋6四個角對應各個螺釘?shù)奈恢靡部梢苑謩e設置螺紋孔。當上述治具2與上述箱蓋6連接時，設置在上述治具2的各個角的螺釘分別貫穿設置在上述箱蓋6的螺紋孔。
27.可選地，上述開關12可以包括打開端和關閉端，需要說明的是，上述打開端和上述關閉端是上述開關12上相對的兩端，當上述打開端閉合時，上述關閉端彈起。當上述關閉端閉合時，
文化宣傳欄，上述打開端彈起。在上述打開端閉合時，上述開關12為開啟狀態，上述關閉端彈起。在上述關閉端閉合時，上述開關12為禁止?fàn)顟B(tài)，上述打開端彈起。上述開關12還可以包括按
壓按鈕，在點擊單數的次數時，上述開關12可以為開啟狀態。在點擊雙數的次數時，上述開關12可以為禁止?fàn)顟B(tài)。
28.可選地，在上述led燈板4工作的狀態下，上述led燈板4發出的光的光照強度范圍可以為1256lux～36000lux。需要說明的是，本領域技術人員可以根據實際情況對上述led燈板4發出的光的光照強度范圍進行調整。這種改變并不超出本公開的保護范圍。
29.本公開的上述各個實施例具有如下有益效果：通過本公開的一些實施例的燈箱測量裝置，可以為待測物品提供足夠透過待測特征的光以便于識別待測位置。具體來說，造成待測物品的待測特征的待測位置無法識別的具體原因在于：ogp影像測量?jī)x的測量光源發出的光的光照強度不足以透過待測特征。增強ogp影像測量?jī)x的測量光源發出的光的光照強度無法清楚地識別物品的待測特征的待測位置，而且增強ogp影像測量?jī)x的測量光源發出的光的光照強度會減少ogp影像測量?jī)x的使用壽命?；诖耍?a href="http://www.chinaclqczz.com/">太陽能垃圾桶，本公開一些實施例的燈箱測量裝置，上述燈箱測量裝置包括燈箱1、治具2、控制器3和led燈板4。上述燈箱1包括箱體5和箱蓋6。上述箱體5包括上述安裝槽7和上述電線孔8。上述led燈板4與上述安裝槽7連接。上述箱蓋6上開設有第一透光口9。上述治具2上包括定位槽10。上述治具2上開設有第二透光口11。上述第一透光口9位于上述led燈板4的上方。上述第二透光口11位于上述第一透光口9的上方。上述控制器3包括開關12、光照強度調節旋鈕13、電源線14、插頭15和連接電線16。上述電源線14用于輸送電流，以對上述控制器3和上述led燈板4供電。上述連接電線16通過上述電線孔8連接上述控制器3與上述led燈板4。也因?yàn)?，上述led燈板4發出的光的光照強度大于ogp影像測量?jī)x的測量光源發出的光的光照強度，可以透過待測物品的待測特征。由此，上述led燈板發出的光通過上述第一透光口和上述第二透光口可以透過放置在上述治具上方的待測物品的待測特征。上述待測物品的待測特征的待測位置可以被清楚地識別。
30.以上描述僅為本公開的一些較佳實施例以及對所運用技術原理的說明。本領域技術人員應當理解，本公開的實施例中所涉及的公開范圍，并不限于上述技術特征的特定組合而成的技術方案，同時也應涵蓋在不脫離上述公開構思的情況下，由上述技術特征或其等同特征進行任意組合而形成的其它技術方案。例如上述特征與本公開的實施例中公開的(但不限于)具有類似功能的技術特征進行互相替換而形成的技術方案。
