1.本發明屬于垃圾收集裝置技術領域，具體涉及
一種太陽能滅菌除臭
垃圾桶。
背景技術：2.隨著生活水平的提高，人們對清潔環境的需求也日益增加。垃圾作為人類日常生產生活代謝的產物，給城市帶來了很大的負擔。目前，垃圾主要存放于
垃圾桶中。雖然環保部門在各個街道、小區設置了大量的垃圾桶，改善了城市面貌，但垃圾在普通垃圾桶中的集中存放仍然會帶來很多環境問題，如易于滋生細菌，特別是在夏季的烈日高溫環境下，垃圾桶周圍蚊蠅聚集，臭氣四溢等問題尤為顯著，已成為危害人類健康、影響城市面貌的一個重要問題。
技術實現要素：3.為了克服上述現有技術的不足之處，本發明提供
一種太陽能滅菌除臭垃圾桶，綜合利用太陽光能和納米材料的殺菌除臭功能，實現能源的更加有效合理的利用。過濾網的增設，能夠大大提高殺菌除臭效果，
閱報欄燈箱，防止臭氣外溢。
4.本發明是通過如下技術方案實現的：一種太陽能滅菌除臭垃圾桶，包括殼體、外層垃圾桶蓋和內層垃圾桶蓋，內層垃圾桶蓋連接在所述殼體的開口端，內層垃圾桶蓋的中部設有可更換的過濾網，過濾網上涂敷有抗菌除臭涂層；所述外層垃圾桶蓋的內側安裝有風扇和紫外燈管，所述外層垃圾桶蓋的外側設有為所述風扇和所述紫外燈管提供動能的太陽能電池板，所述外層垃圾桶蓋安裝在所述內層垃圾桶蓋的上側，所述外層垃圾桶蓋與所述內層垃圾桶蓋之間設有控制所述風扇、所述紫外燈管電路通斷的輕觸開關，當所述外層垃圾桶蓋閉合時，所述風扇、所述紫外燈管與所述太陽能電池板電路導通，當所述外層垃圾桶蓋打開時，所述風扇、所述紫外燈管與所述太陽能電池板電路切斷；所述內層垃圾桶蓋下方的殼體內安置有盛裝垃圾的筒體。
5.進一步地，所述抗菌除臭涂層由吸附劑、氧化殺菌劑和光敏殺菌除臭劑組成。
6.進一步地，所述吸附劑由活性炭、膨潤土、硅藻土、沸石的一種或多種組成，涂敷量為0.1～10g/m2。
7.進一步地，所述氧化殺菌劑為納米銅顆粒。
8.進一步地，所述的納米銅顆粒的粒徑在10納米～1微米之間，涂覆量為0.5～100mg/m2。
9.進一步地，所述光敏殺菌除臭劑由納米級的二氧化鈦、氧化鋅和氧化鐵復合而成，
廣告燈箱，總的涂敷量為1mg/m2～1g/m2，其中二氧化鈦占40～60份，氧化鋅占30～40份，氧化鐵占0～30份。
10.進一步地，所述外層垃圾桶蓋和所述內層垃圾桶蓋之間還設有密封膠圈。
11.本發明的有益效果是：本申請的太陽能滅菌除臭垃圾桶能夠綜合利用太陽光能和納米材料的殺菌除臭功能，實現能源的更加有效合理的利用。內層垃圾桶蓋上過濾網的增
設，能夠大大提高殺菌除臭效果，
廣告燈箱，防止臭氣外溢。此外，在氧化殺菌除臭材料的選擇上，選用了成本較低的銅納米顆粒作為長效殺菌劑，在無光照條件下也能保證較好的抑菌效果；在光敏殺菌除臭劑的選擇上，選用了性能較好的多種光敏催化劑的復合體系，使殺菌除臭能力進一步提升。
附圖說明

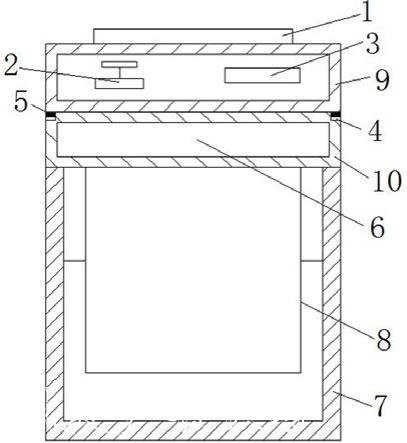

12.圖1為本發明的結構示意圖；
13.圖2為本發明涂敷有抗菌除臭涂層的過濾網的微觀形貌圖；
14.圖中，1、太陽能電池板，2、風扇，3、紫外燈管，4、輕觸開關，5、密封膠圈，6、過濾網，7、殼體，8、筒體，9、外層垃圾桶蓋，10、內層垃圾桶蓋。
具體實施方式
15.下面根據附圖和實施例對本發明進一步說明。
16.如圖1所示，一種太陽能滅菌除臭垃圾桶，包括殼體7、外層垃圾桶蓋9和內層垃圾桶蓋10，內層垃圾桶蓋10連接在所述殼體7的開口端，內層垃圾桶蓋10與殼體7的具體連接方式為螺紋連接。內層垃圾桶蓋10的中部設有可更換的過濾網6，如圖2所示，過濾網6上涂敷有抗菌除臭涂層。所述外層垃圾桶蓋9的內側安裝有風扇2和紫外燈管3，紫外燈管3通過固定在外層垃圾桶蓋9內側的彈性卡進行固定，所述外層垃圾桶蓋9的外側設有為所述風扇2和所述紫外燈管3提供動能的太陽能電池板1，所述風扇2、所述紫外燈管3與太陽能電池板1之間利用導線連接。所述外層垃圾桶蓋9安裝在所述內層垃圾桶蓋10的上側，外層垃圾桶蓋9與內層垃圾桶蓋10的具體連接方式為：外層垃圾桶蓋9的一側與內層垃圾桶蓋10進行鉸接，通過手動打開的方式進行垃圾的投放，作為本實施例的變形，外層垃圾桶蓋9在與內層垃圾桶蓋10鉸接的一側還可通過連桿機構連接有腳踏板，通過腳踩腳踏板實現外層垃圾桶蓋9的開閉。外層垃圾桶蓋9和內層垃圾桶蓋10之間還設有密封膠圈5用于防止臭氣外泄。所述外層垃圾桶蓋9與所述內層垃圾桶蓋10之間設有控制所述風扇2、所述紫外燈管3電路通斷的輕觸開關4，當所述外層垃圾桶蓋9閉合時，所述風扇2、所述紫外燈管3與所述太陽能電池板1電路導通，紫外燈管3向垃圾桶內照射紫外光，風扇2開始轉動。當所述外層垃圾桶蓋9打開時，所述風扇2、所述紫外燈管3與所述太陽能電池板1電路切斷，風扇2和紫外燈管3停止工作。所述內層垃圾桶蓋10下方的殼體7內安置有盛裝垃圾的筒體8。
17.作為本實施例的優選，過濾網6涂敷有抗菌除臭涂層，抗菌除臭涂層由沸石吸附劑、平均直徑為200納米的納米銅顆粒和光敏殺菌除臭劑組成。沸石涂敷量為1g/m2，納米銅顆粒的涂覆量為20mg/m2，光敏殺菌除臭劑為二氧化鈦、氧化鋅、氧化鐵的混合物，
學校宣傳欄，總的涂敷量為30mg/m2，其中二氧化鈦占15mg，氧化鋅占10mg，氧化鐵占5mg。本發明的殺菌除臭效果如表1和表2所示：
18.表1主要細菌的殺菌效果測試
[0019][0020]
表2對氨氣(nh3)的除臭效果測試
[0021][0022]
由表1和表2可知，本申請的殺菌除臭效果較佳，能夠滿足日常生活的需求。
[0023]
本申請的太陽能滅菌除臭垃圾桶具有以下的特色：1、垃圾桶蓋為分層結構，外層垃圾桶蓋嵌有太陽能電池板，有效吸收太陽光能，轉化為電能，為垃圾桶殺菌除臭提供能量，實現節能環保的效果；此外，對太陽光的吸收還能夠減少垃圾桶所受輻射，降低溫度，減緩細菌滋生；2、外層垃圾桶蓋的內部包括紫外燈管和風扇，均與太陽能電池板連接，可在太陽光照射下向桶內照射紫外光，實現殺菌消毒，并通過空氣對流提高殺菌效果；3、內層垃圾桶蓋為濾網結構，濾網表面負載氣體吸附劑、低成本且穩定性高的氧化殺菌劑和光敏殺菌除臭劑，在紫外殺菌的基礎上，實現納米抗菌和光敏抗菌除臭的雙重功效。
技術特征：1.一種太陽能滅菌除臭垃圾桶，其特征在于：包括殼體（7）、外層垃圾桶蓋（9）和內層垃圾桶蓋（10），內層垃圾桶蓋（10）連接在所述殼體（7）的開口端，內層垃圾桶蓋（10）的中部設有可更換的過濾網（6），過濾網（6）上涂敷有抗菌除臭涂層；所述外層垃圾桶蓋（9）的內側安裝有風扇（2）和紫外燈管（3），
黨建宣傳欄，所述外層垃圾桶蓋（9）的外側設有為所述風扇（2）和所述紫外燈管（3）提供動能的太陽能電池板（1），所述外層垃圾桶蓋（9）安裝在所述內層垃圾桶蓋（10）的上側，所述外層垃圾桶蓋（9）與所述內層垃圾桶蓋（10）之間設有控制所述風扇（2）、所述紫外燈管（3）電路通斷的輕觸開關（4），當所述外層垃圾桶蓋（9）閉合時，所述風扇（2）、所述紫外燈管（3）與所述太陽能電池板（1）電路導通，當所述外層垃圾桶蓋（9）打開時，所述風扇（2）、所述紫外燈管（3）與所述太陽能電池板（1）電路切斷；所述內層垃圾桶蓋（10）下方的殼體（7）內安置有盛裝垃圾的筒體（8）。2.根據權利要求1所述的一種太陽能滅菌除臭垃圾桶，其特征在于：所述抗菌除臭涂層由吸附劑、氧化殺菌劑和光敏殺菌除臭劑組成。3.根據權利要求2所述的一種太陽能滅菌除臭垃圾桶，其特征在于：所述吸附劑由活性炭、膨潤土、硅藻土、沸石的一種或多種組成，涂敷量為0.1~10 g/m2。4.根據權利要求2所述的一種太陽能滅菌除臭垃圾桶，其特征在于：所述氧化殺菌劑為納米銅顆粒。5.根據權利要求4所述的一種太陽能滅菌除臭垃圾桶，其特征在于：所述的納米銅顆粒的粒徑在10納米~1微米之間，涂覆量為0.5 ~100mg/m2。6.根據權利要求2所述的一種太陽能滅菌除臭垃圾桶，其特征在于：所述光敏殺菌除臭劑由納米級的二氧化鈦、氧化鋅和氧化鐵復合而成，總的涂敷量為1mg/m2~1g/m2，其中二氧化鈦占40~60份，氧化鋅占30~40份，氧化鐵占0~30份。7.根據權利要求1所述的一種太陽能滅菌除臭垃圾桶，其特征在于：所述外層垃圾桶蓋（9）和所述內層垃圾桶蓋（10）之間還設有密封膠圈（5）。
技術總結本發明屬于垃圾收集裝置技術領域，具體涉及一種太陽能滅菌除臭垃圾桶，包括殼體、外層垃圾桶蓋和內層垃圾桶蓋，內層垃圾桶蓋連接在所述殼體的開口端，內層垃圾桶蓋的中部設有可更換的過濾網，過濾網上涂敷有抗菌除臭涂層；所述外層垃圾桶蓋的內側安裝有風扇和紫外燈管，所述外層垃圾桶蓋的外側設有為所述風扇和所述紫外燈管提供動能的太陽能電池板，所述外層垃圾桶蓋安裝在所述內層垃圾桶蓋的上側，所述外層垃圾桶蓋與所述內層垃圾桶蓋之間設有控制所述風扇、所述紫外燈管電路通斷的輕觸開關；所述內層垃圾桶蓋下方的殼體內安置有盛裝垃圾的筒體。綜合利用太陽光能和納米材料的殺菌除臭功能，實現能源的更加有效合理的利用。實現能源的更加有效合理的利用。實現能源的更加有效合理的利用。
技術研發人員：王森
受保護的技術使用者：王森
技術研發日：2020.10.28
技術公布日：2022/2/6
