1.本實用新型涉及
燈箱技術領域，具體涉及
一種便于拼接
搭建的
燈箱。
背景技術：2.
燈箱主要結構包括框架、燈條以及
燈箱用廣告布構成，燈箱的種類及造型多樣，隨著成型燈箱的深入推廣和市場的競爭不斷的加劇以及新材料的不斷涌現，成型燈箱的工藝也會不斷的改進；
3.現有的燈箱結構簡單，通常為單個展示，不能拼接需要用到工具安裝，進而也不方便拼接
搭建各種大的造型。
技術實現要素：4.為此，
宣傳欄廠家，本實用新型提供
一種便于拼接搭建的燈箱，旨在解決現有的燈箱結構簡單，通常為單個展示，不能拼接需要用到工具安裝，進而也不方便拼接搭建各種大的造型的問題。
5.為了實現上述目的，本實用新型提供如下技術方案：
6.一種便于拼接搭建的燈箱，包括第一燈箱框架、第二燈箱框架以及第三燈箱框架，所述第一燈箱框架、第二燈箱框架相對接設置且兩者的對接處固定安裝有兩個平面連接件，所述平面連接件的內側設有卡槽，所述第二燈箱框架與第三燈箱框架呈直線形對角設置，且第二燈箱框架與第三燈箱框架的連接處設有拐角連接件，所述第一燈箱框架、第二燈箱框架以及第三燈箱框架的內部均固定安裝有燈條，所述第一燈箱框架、第二燈箱框架以及第三燈箱框架的結構相一致并且其內部均設有支撐桿，所述第一燈箱框架、第二燈箱框架以及第三燈箱框架的底端均鉸接有底腳。
7.進一步的，所述第一燈箱框架、第二燈箱框架以及第三燈箱框架均由頂部框架、底部框架、兩個上側框架以及兩個下側框架組成。
8.進一步的，所述第一燈箱框架的內側壁兩端開設有扣槽，且扣槽內部扣接有與支撐桿相連接的安裝件。
9.進一步的，所述第一燈箱框架沿橫向的兩側外側壁均開設有安裝槽，且安裝槽靠近底端處設有底撐。
10.進一步的，所述安裝件的結構分為直角和平面兩種結構，所述直角安裝件和平面安裝件均包括基座，且基座的兩端分別設有兩個上卡桿和兩個下卡桿，所述基座的一側外側壁設有多個加強筋。
11.進一步的，所述平面安裝件的外側壁設有與支撐桿相插接的對接座，所述直角安裝件的上卡桿與下卡桿呈直角結構設置。
12.進一步的，所述拐角連接件的結構設置成兩種，兩種結構的拐角連接件包括第一直角墊板和第二直角墊板，且第一直角墊板和第二直角墊板的外側均設有加強塊，
廣告燈箱，所述第一直角墊板和第二直角墊板的兩個直角邊分別設有鉚釘和緊固扳手。
13.進一步的，所述第一燈箱框架的兩側外側壁分別設有嵌槽和寬槽。
14.本實用新型具有如下優點：
15.本實用新型中，通過提供多種不同的連接件及安裝件，可滿足不同燈箱框架3之間的連接安裝方式，使得該燈箱的安裝結構方便，無需工具，效率高，搭建各種造型的燈箱方便快捷，整體結構牢固性好，使用效果佳。
附圖說明
16.為了更清楚地說明本實用新型的實施方式或現有技術中的技術方案，下面將對實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。顯而易見地，下面描述中的附圖僅僅是示例性的，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖引伸獲得其它的實施附圖。
17.本說明書所繪示的結構、比例、大小等，均僅用以配合說明書所揭示的內容，以供熟悉此技術的人士了解與閱讀，并非用以限定本實用新型可實施的限定條件，故不具技術上的實質意義，任何結構的修飾、比例關系的改變或大小的調整，在不影響本實用新型所能產生的功效及所能達成的目的下，均應仍落在本實用新型所揭示的技術內容得能涵蓋的范圍內。

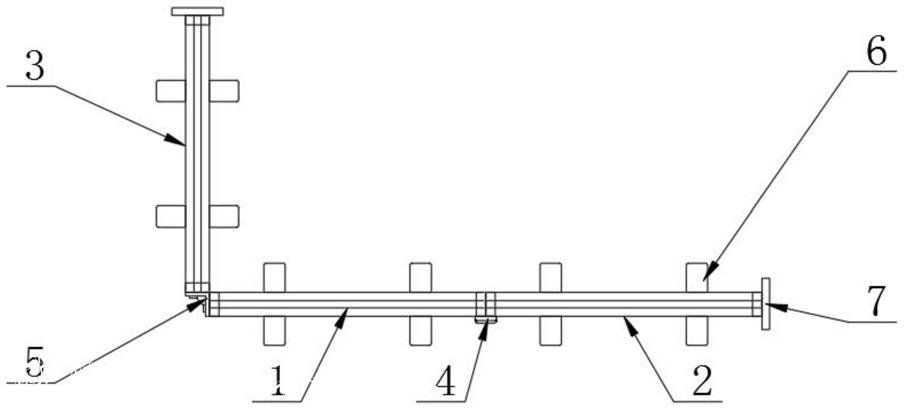

18.圖1為本實用新型提供的俯視圖；
19.圖2為本實用新型提供的正視圖；
20.圖3為本實用新型提供的兩種拐角連接件的立體圖；
21.圖4為本實用新型提供的第一燈箱框架的剖視圖；
22.圖5為本實用新型提供的兩種安裝件的立體圖；
23.圖6為本實用新型提供的平面連接件的立體圖；
24.圖7為本實用新型提供的平面連接件的立體圖；
25.圖中：1、第一燈箱框架；2、第二燈箱框架；3、第三燈箱框架；4、平面連接件；5、拐角連接件；6、底腳；7、底撐；8、支撐桿；9、安裝件；10、燈條；11、卡槽；12、第一直角墊板；13、加強塊；14、鉚釘；15、第二直角墊板；16、緊固扳手；17、嵌槽；18、扣槽；19、寬槽；20、安裝槽；21、基座；22、加強筋；23、下卡桿；24、對接座；25、上卡桿。
具體實施方式
26.以下由特定的具體實施例說明本實用新型的實施方式，熟悉此技術的人士可由本說明書所揭露的內容輕易地了解本實用新型的其他優點及功效，顯然，所描述的實施例是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
27.參照說明書附圖1
?
7，該實施例的一種便于拼接搭建的燈箱，包括第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3，所述第一燈箱框架1、第二燈箱框架2相對接設置且兩者的對接處固定安裝有兩個平面連接件4，所述平面連接件4的內側設有卡槽11，所述第二燈箱框架2與第三燈箱框架3呈直線形對角設置，且第二燈箱框架2與第三燈箱框架3的連接處設有拐角連接件 5，所述第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3的內部均固
定安裝有燈條10，所述第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3 的結構相一致并且其內部均設有支撐桿8，所述第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3的底端均鉸接有底腳6。
28.進一步的，所述第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3均由頂部框架、底部框架、兩個上側框架以及兩個下側框架組成。
29.進一步的，所述第一燈箱框架1的內側壁兩端開設有扣槽18，且扣槽18 內部扣接有與支撐桿8相連接的安裝件9。
30.進一步的，所述第一燈箱框架1沿橫向的兩側外側壁均開設有安裝槽20，且安裝槽20靠近底端處設有底撐7。
31.進一步的，所述安裝件9的結構分為直角和平面兩種結構，所述直角安裝件9和平面安裝件9均包括基座21，
滾動式燈箱，且基座21的兩端分別設有兩個上卡桿25 和兩個下卡桿23，所述基座21的一側外側壁設有多個加強筋22。
32.進一步的，所述平面安裝件9的外側壁設有與支撐桿8相插接的對接座 24，所述直角安裝件9的上卡桿25與下卡桿23呈直角結構設置。
33.進一步的，所述拐角連接件5的結構設置成兩種，兩種結構的拐角連接件 5包括第一直角墊板12和第二直角墊板15，且第一直角墊板12和第二直角墊板15的外側均設有加強塊13，所述第一直角墊板12和第二直角墊板15的兩個直角邊分別設有鉚釘14和緊固扳手16，兩種結構的拐角連接件5可滿足第二燈箱框架2與第三燈箱框架3之間不同安裝緊固度的需求。
34.進一步的，所述第一燈箱框架1的兩側外側壁分別設有嵌槽17和寬槽19。
35.實施場景具體為：該燈箱包括第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3，第一燈箱框架1、第二燈箱框架2相對接設置且兩者的對接處固定安裝有兩個平面連接件4，第二燈箱框架2與第三燈箱框架3呈直線形對角設置，且第二燈箱框架2與第三燈箱框架3的連接處設有拐角連接件5，拐角連接件5的結構設置成兩種，兩種結構的拐角連接件5可滿足第二燈箱框架2 與第三燈箱框架3之間不同安裝緊固度的需求，第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3的底端均鉸接有底腳6，底腳6的結構可根據需要進行旋轉限位，整體結構牢固性好，使用效果佳，第一燈箱框架1、第二燈箱框架2以及第三燈箱框架3的結構相一致并且其內部通過平面安裝件9安裝有支撐桿8，
廣告燈箱，使得燈箱框架的結構穩定性提高，此外，還提供了一種直角安裝件9，可滿足不同燈箱框架之間的連接安裝方式，
廣告燈箱，使得整個燈箱結構可根據設計靈活安裝，操作方便且快速；
36.該燈箱的安裝結構方便，無需工具，效率高，搭建各種造型的燈箱方便快捷，整體結構牢固性好，使用效果佳。
37.雖然，上文中已經用一般性說明及具體實施例對本實用新型作了詳盡的描述，但在本實用新型基礎上，可以對之作一些修改或改進，這對本領域技術人員而言是顯而易見的。因此，在不偏離本實用新型精神的基礎上所做的這些修改或改進，均屬于本實用新型要求保護的范圍。
