本發明涉及照明技術領域，更具體地說涉及一種新型廣告燈箱風力發電路燈設備。
背景技術：
：
路燈，指給道路提供照明功能的燈具，泛指交通照明中路面照明范圍內的燈具，隨著科技的進步以及處于環保節能的考慮，人們已經大范圍地開始使用太陽能路燈，太陽能路燈一般由照明燈具、照明安裝桿、太陽能板以及蓄電設備構成，現有技術中，照明燈具一般為固定安裝在照明安裝桿上，因此照明的范圍會比較局限，而且安裝、拆卸以及維護也非常不方便。
技術實現要素：
：
本發明的目的就在于提供一種新型廣告燈箱風力發電路燈設備，它具有更加節能的特點，而且對路燈的維護非常方便。
為實現上述目的，本發明的一種新型廣告燈箱風力發電路燈設備，所述路燈設備包括桿體，所述路燈設備還包括蓄電箱，所述桿體的頂部安裝有風力發電機，所述桿體的兩側分別設置有照明路燈和太陽能板，所述風力發電機和太陽能板與蓄電箱連接，所述蓄電箱給照明路燈供電，所述桿體由若干空心管件首尾插接安裝而成，每相鄰的兩根空心管件其中位于上方的為上空心管件，位于下方的為下空心管件，所述上空心管件以及下空心管件的連接處設置有鎖緊結構，所述鎖緊結構包括設置在下空心管件端部的連接套，所述連接套中設置有具有彈性的夾套，所述上空心管件置于所述夾套的內孔中，所述連接套上活動設置有頂緊凸輪，在鎖緊狀態的時候所述頂緊凸輪的最凸出部頂壓在夾套上使得所述夾套夾緊在所述上空心管件的外壁上，所述桿體上安裝有廣告燈箱，所述桿體與風力發電機之間設置有齒輪限位機構，所述齒輪限位機構包括設置在所述桿體頂部的樞軸部件以及固定在風力發電機上的環套部件，所述環套部件和樞軸部件相互鉸接在一起，所述環套部件的內壁上設置有齒環，所述樞軸部件沿其長度方向設置有滑移通道，所述滑移通道中活動設置有可沿其長度方向上移動的限位部件，分類垃圾亭，所述限位部件的前端設置有齒塊，所述齒塊與齒環相配合。
作為上述技術方案的優選，所述連接套上設置有側壁穿孔，所述夾套上設置有向外的弧形凸出部，所述弧形凸出部從側壁穿孔中伸出，在鎖緊狀態的時候所述頂緊凸輪的最凸出部頂壓在弧形凸出部上。
作為上述技術方案的優選，所述弧形凸出部的中間位置設置有弧形豎槽在鎖緊狀態的時候所述頂緊凸輪的最凸出部位于所述弧形豎槽中。
作為上述技術方案的優選，所述連接套具有向內的內弧形凸出部，所述夾套上具有缺口，所述內弧形凸出部位于所述缺口中。
作為上述技術方案的優選，所述連接套的外壁上向外延伸成型有安裝延伸部，所述頂緊凸輪通過樞軸鉸接在所述安裝延伸部上，所述頂緊凸輪上設置有弧形把手部。
本發明的有益效果在于：本發明具有更加節能的特點，而且對路燈的維護非常方便。
附圖說明：
下面結合附圖對本發明做進一步的說明：
圖1為本發明實施例的結構示意圖

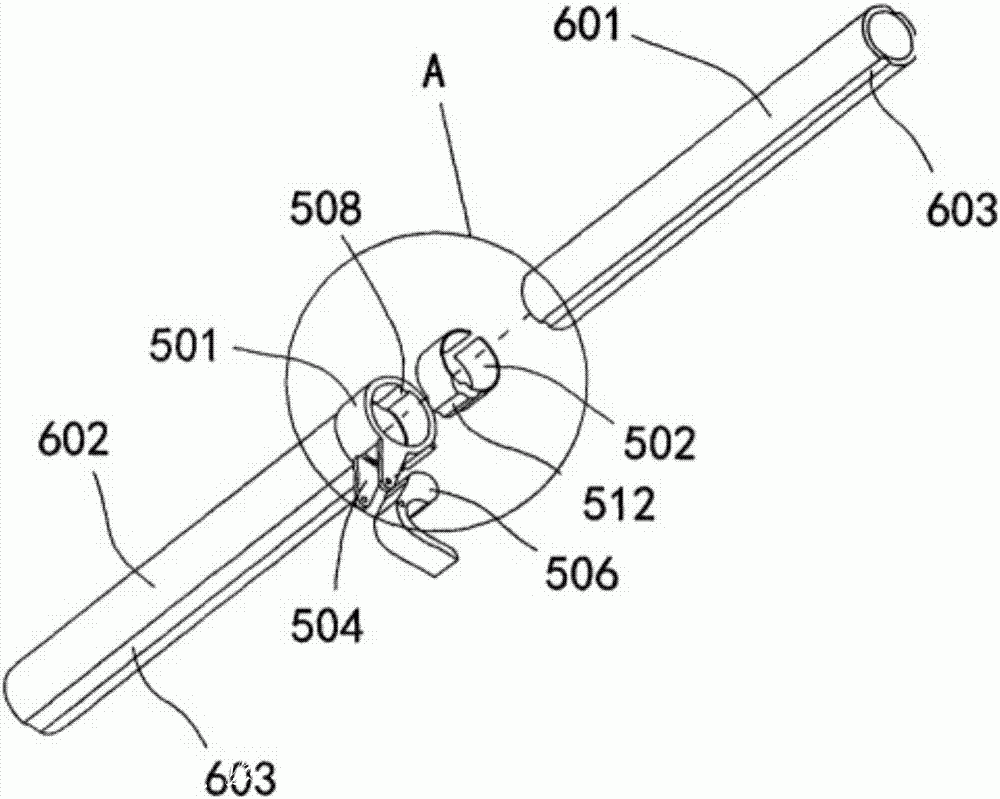

圖2為本發明實施例中上空心管件和下空心管件的安裝示意圖
圖3為本發明實施例中上空心管件和下空心管件的安裝示意圖
圖4為圖2中A處的放大示意圖
圖5為本發明實施例中夾套的結構示意圖
圖6為本發明實施例中齒輪限位機構的立體分解示意圖
圖7為本發明實施例中齒輪限位機構的剖視圖
具體實施方式：
以下所述僅為體現本發明原理的較佳實施例，并不因此而限定本發明的保護范圍
如圖1至7所示為本發明一種新型廣告燈箱風力發電路燈設備的實施例，所述路燈設備包括桿體600，所述路燈設備還包括蓄電箱5，所述桿體600的頂部安裝有風力發電機4，所述桿體600的兩側分別設置有照明路燈1和太陽能板2，宣傳欄廠家，所述風力發電機4和太陽能板2與蓄電箱5連接，所述蓄電箱5給照明路燈1供電，所述桿體600由若干空心管件首尾插接安裝而成，每相鄰的兩根空心管件其中位于上方的為上空心管件601，位于下方的為下空心管件602，所述上空心管件601以及下空心管件602的連接處設置有鎖緊結構500，所述鎖緊結構500包括設置在下空心管件602端部的連接套501，所述連接套501中設置有具有彈性的夾套502，所述上空心管件601置于所述夾套502的內孔中，所述連接套501上活動設置有頂緊凸輪506，在鎖緊狀態的時候所述頂緊凸輪506的最凸出部頂壓在夾套502上使得所述夾套502夾緊在所述上空心管件601的外壁上，所述桿體600上安裝有廣告燈箱7，具體地說，桿體600上固定有向外延伸且垂直于桿體600的安裝連接桿，安裝連接桿的一端固定在廣告燈箱7，而廣告燈箱7的燈管由蓄電箱5供電，它使得路燈具有更多的功能，而且由于廣告燈箱7也采用風力和太陽能，更加節能，桿體600與風力發電機4之間設置有齒輪限位機構800，所述齒輪限位機構800包括設置在所述桿體600頂部的樞軸部件801以及固定在風力發電機4上的環套部件809，所述環套部件809和樞軸部件801相互鉸接在一起，所述環套部件809的內壁上設置有齒環802，所述樞軸部件801沿其長度方向設置有滑移通道808，所述滑移通道808中活動設置有可沿其長度方向上移動的限位部件807，所述限位部件807的前端設置有齒塊811，所述齒塊811與齒環802相配合，具體到本實施例中，環套部件809和樞軸部件801通過軸承810鉸接在一起。
