本實用新型屬于生活用品領域，提供了一種光伏智能垃圾桶。

背景技術：

垃圾桶作為一種社會公共產品，在城市的各個角落隨處可見，其用于回收生活生產垃圾，便于垃圾的集中處理，有清潔市容，也方便了人們的日常生活，但是由于生活中產生的任何廢棄物的歸宿往往都是垃圾桶，其中就包括諸如紙張、雜草、泡沫、塑料等可燃物，這些可燃物遇到明火(煙頭)或者是垃圾桶內的可燃物自燃時，很容易導致的火災也的發生，尤其是位于商場等人群密集的地方，垃圾桶引發火災的可能性大，且危害性也極大。

技術實現要素：

本實用新型實施例提供一種光伏智能垃圾桶，宣傳欄，旨在解決現有的垃圾桶存在著火時不能發出警報，導致火災發生的問題。

本實用新型提供一種光伏智能垃圾桶，該垃圾桶包括：設置于垃圾桶內的煙霧傳感器、控制器、報警器及電源模塊，煙霧傳感器及報警器均與控制器連接，電源模塊與煙霧傳感器、控制器及報警器連接，煙霧傳感器實時感應垃圾桶內的煙霧濃度，當煙霧濃度大于第一預設值時，則向控制器發送警報信號，控制器控制報警器發出警報。

進一步的，所述煙霧傳感器為離子式煙霧傳感器。

進一步的，所述該垃圾桶還包括：設置于所述垃圾桶體外部的紅色LED燈，所述紅色LED燈與所述控制器連接，當煙霧傳感器感應到垃圾桶內的煙霧濃度大于所述第一預設值時，所述控制器控制所述紅色LED燈閃爍。

進一步的，所述垃圾桶還包括：GSM模塊及語音模塊，所述GSM模塊及所述語音模塊均與所述控制器連接，當所述煙霧傳感器感應到的煙霧濃度大于第二預設值時，所述控制器控制所述GSM模塊撥打119，同時控制所述語音模塊播報垃圾桶的所在位置。

進一步的，垃圾桶所在位置是預先存儲于控制器：

或者是通過設置于所述垃圾桶內的GPS定位模塊實時獲取的，所述GPS 定位模塊與所述控制器及所述語音模塊連接，當所述煙霧傳感器感應到的煙霧濃度大于所述第二預設值時，垃圾箱，所述控制器驅動所述GPS定位模塊讀取所述垃圾桶所在位置，并發送至語音模塊。

進一步的，所述電源模塊包括設置所述垃圾桶頂部的太陽能電池板、鉛蓄電池、備用電池及電源控制器，所述太陽能電池板與所述鉛蓄電池連接，所述鉛蓄電池及所述備用電池與所述電源控制器連接，所述太陽能電池板將光能轉化為電能，并將所述電能傳送至所述鉛蓄電池，所述鉛蓄電池將所述電能進行存儲，所述控制器檢測所述鉛蓄電池內存儲的電量，廣告燈箱，當存儲的電量不足時，切換至所述備用電池。

進一步的，所述垃圾桶還包括：紅外開關傳感器，驅動模塊，及舵機，所述紅外開關傳感器與所述驅動模塊連接，所述驅動模塊與所述舵機連接，所述紅外開關傳感器用于感應范圍內的物體，并將感應信號發送至所述驅動模塊，所述驅動模塊基于所述感應信號控制所述舵機轉動，來實現垃圾桶蓋體打開和關閉。

進一步的，所述驅動模塊基于感應信號控制舵機轉動，來實現垃圾桶蓋體打開和關閉具體如下：

若所述紅外開關傳感器在感應范圍內感應到物體的存在，則向所述驅動模塊發送打開信號，所述驅動模塊基于所述打開信號控制所述舵機正傳/反轉，以實現垃圾桶蓋體的打開；

所述垃圾桶蓋體的打開后，若所述紅外線在設定時間內沒感應到物體的存在，則向所述驅動模塊發送關閉信號，所述驅動模塊基于所述關閉信號控制所述舵機反傳/正轉，以實現所述垃圾桶蓋體的關閉。

進一步的，通過舵機轉動來控制垃圾桶蓋體的旋轉或升降，以實現來實現所述垃圾桶蓋體打開和關閉。

本實用新型通過在垃圾桶內的煙霧傳感器感應垃圾桶內的煙霧濃度，當煙霧濃度大于第一設定值時，及通過控制器控制報警器發出警報，引起周邊的人的關注，預防火災的發生。

附圖說明

圖1是本實用新型實施例提供的防火垃圾桶的結構示意圖；

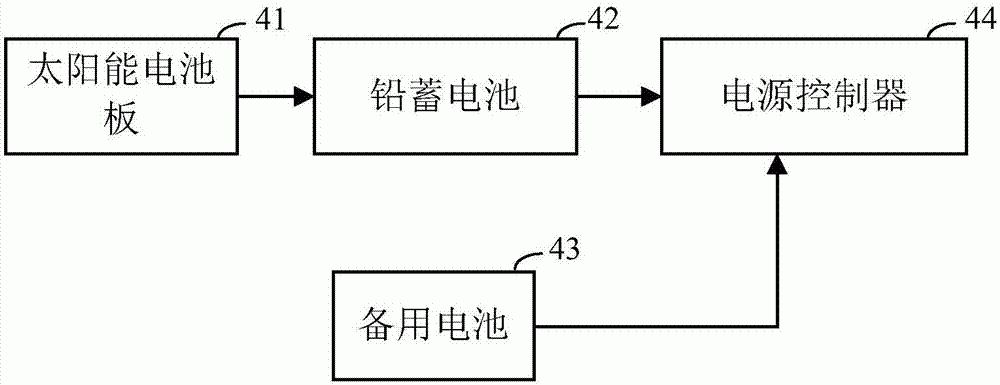

圖2為本實用新型實施例提供的電源模塊的結構示意圖；

1.煙霧傳感器；2.控制器；3.報警器；4.電源模塊；41.太陽能電池板；42. 鉛蓄電池；43.備用電池；44.電源控制器。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

圖1為本實用新型實施例提供的防火垃圾桶的結構示意圖，為了便于說明，僅示出與本實用新型相關的部分。
