本發明涉及環保領域，具體為一種水上垃圾桶。
背景技術：
目前許多水域由于人為或者自然原因，大部分景區都設有湖水、池塘、水道，或者景區離河流或海邊較近的地方存在大量漂浮的垃圾，其中最多的水面垃圾是塑料制品和樹枝樹葉等垃圾，大量垃圾的存在會導致景觀惡化，河道污染，水質變差。而水面的垃圾多采用人工打撈的方式，費時費力，成本很大并且存在一定的操作危險。隨著科學技術的飛速發展，垃圾桶也得到了技術改進，但是現有水上收垃圾技術需要岸邊供電，對水面垃圾自行收集有局限，只能保證岸邊水面清潔。
技術實現要素：
本發明提供可漂浮于水面，收集水中漂浮的垃圾，工作人員無需出船便可清理水上的垃圾，勞動強度及治理成本低的一種水上垃圾桶。
一種水上垃圾桶，由太陽能球、plc、蓄電池、氣泵、氣管、水流發電機、抽水泵、氣囊、空心管、四個垃圾桶組成。
四個垃圾桶兩兩相依構成一個方柱體。一個空心管位于四個垃圾桶中心。
空心管頂部設置plc、蓄電池，plc上面設置太陽能球。
plc連接氣泵，氣泵連接氣管。氣管伸入到空心管內腔，空心管下部連接氣囊。
垃圾桶由提桿、內桶圈、內桶、水位傳感器、外桶、濾網、配重塊組成。
外桶套在內桶外面，內桶頂部設置內桶圈、內桶圈頂部鉸接提桿，滾動燈箱，外桶上部安裝有水位傳感器；外桶下方設置配重塊、濾網；外桶外且位于外桶下方設置水流發電機和抽水泵，抽水泵連接排水口。
外桶為不銹鋼或pvc制作，由四個外桶單元圍成一個整體，外桶單元之間中部空心；外桶單元上部敞口且有臺階，下部錐形過渡縮為小口，小口處安裝抽水泵，為主要支撐部件，始終漂浮于水上。
空心管為外桶單元圍成的空心部分和上部縮徑管組成，候車亭，空心管主要是為充氣通道，鎖徑管處安放plc和蓄電池。
plc通過水位傳感器信號控制氣泵的運行和定位信號的傳輸。
蓄電池為鋰電池，存儲太陽能球和水流發電機產生的電能為抽水泵和plc供電。
太陽能球為球形空殼，表面有太陽能轉換部件，太陽能垃圾桶，利用太陽能轉化為電能儲存在蓄電池中。
氣管穿過太陽能球，聯通外界和空心管，為氣囊充氣，增加浮力。
氣泵為微型充氣泵，通過plc控制啟停，為氣囊充氣，增加浮力。
水位傳感器是指能將被測點水位參量實時地轉變?yōu)橄鄳娏啃盘柕膬x器。其工作原理是：水位傳感器將感受到的水位信號傳送到plc，plc內將實測的水位信號與設定信號進行比較，得出偏差，然后根據偏差的性質，向氣泵發出"開"和"關"的指令，保證設備達到設定水位。
水流發電機一種微型發電機，一種適用于內河及淺海區的小型發電機，利用水的流動的不穩定性及海水流動的往返進行發電。水流發電機雖然體積小，單個發電功率不是很高，但是由于水流是永不停歇的，但水流蘊含的能量變化不大，因此水流發電機能夠源源不斷地提供穩定的電源。與太陽能球雙重發電。
抽水泵是指具備一進一出的抽水嘴、排水嘴各一個，并且在進口處能夠持續形成真空或負壓；排氣嘴處形成微正壓。本發明選用大流量小型靜音抽水泵，pvc機身，功率30w，流量12000l/h，外觀60x20cm。作用是把垃圾桶內的水從下部抽出，形成負壓，使附近的垃圾進入垃圾桶。
氣囊為橡膠氣囊，隨著充氣后鼓脹，候車亭，調整設備的浮力，使設備水位始終保持在設定水位。
配重塊為環形鐵制，外徑與外桶內壁配合，內徑大于抽水泵抽水嘴輪廓。調整配重多少來控制設備額外重力，保持設備初始時筒檐口在水下1-3cm，且重心穩定，防止設備傾覆。
濾網為尼龍或金屬絲網，作用是過濾內桶漏下的雜物或雜質。
內桶為紡織纖維或金屬絲網制作為筒形，存放垃圾和雜質，并且順利從下部漏出水。
內桶圈為金屬桿制品，根據外桶臺階形狀確定，支撐內桶袋口。
提桿與內桶圈同材質，兩端與內桶圈對角連接，方便提內桶。
本發明可漂浮于水面，收集水中漂浮的垃圾，隨著收集的垃圾不斷增多，重力加大，水位傳感器檢測到數據傳回plc，控制開啟氣泵，給氣囊充氣，增加浮力，使垃圾桶筒檐口保持在水下1-3cm，直到垃圾收集滿，工作人員及時清理垃圾即可。無需出船便可清理水上的垃圾，降低了勞動強度及治理成本。安裝方便，通過太陽能球和水下水流發電機自行發電，存儲在蓄電池中或直接供給抽水泵工作，環保經濟，可遠離岸邊，使用范圍更大。
附圖說明

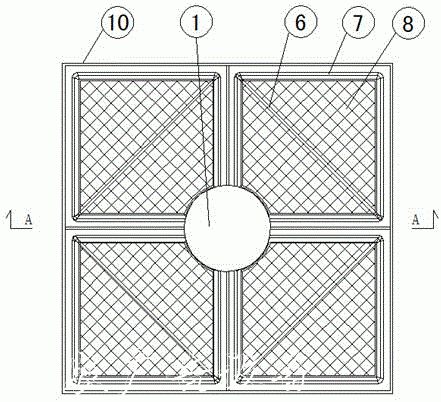

圖1是本發明裝置安裝俯視圖；
圖2是圖1中沿a-a向的剖視圖；
