1.本實用新型涉及
滾動燈箱技術領域，具體為
一種小區節能滾動燈箱。
背景技術：2.滾動
燈箱也叫換畫
燈箱，原理就是利用一套數字滾動系統帶動畫面間隔轉動，以達到在一個燈箱內安裝多幅畫面的效果，
滾動燈箱不斷的閃動、結合和停留，有效的提高了施工工地人員的視覺沖擊力，提高了廣告單位面積利用率，
節能滾動燈箱集霓虹燈的優點于一身，白天晚上可以不間斷的閃動，動靜結合引起人們的注意，各種文字、圖案有序跳躍、交替輝映，強烈的視覺沖擊力，滿足工地人員視覺感受。
3.目前，現有的滾動燈箱為正常供電，滾動燈箱白天夜間不間斷滾動會很耗電，提高了成本，同時滾動燈箱內器件在長時間的使用時，容易產生熱量導致箱體內部的溫度升高，從而導致滾動燈箱的使用壽命縮短，同時降低了工作效率。針對相關技術問題，目前尚未提出有效的解決方案。
技術實現要素：4.針對相關技術中的問題，本實用新型提出
一種小區節能滾動燈箱，以克服現有相關技術所存在的上述技術問題，本實用新型的目的是將太陽能轉換為電能，實現了成本低能耗低，同時有效對箱體的內部進行散熱，提高工作效率。
5.為實現上述目的，
公交候車亭廠家，本實用新型提供如下技術方案：一種小區節能滾動燈箱，包括箱體1，所述箱體1的內部上下兩端均固定有照明燈2，所述箱體1的內部設置有上卷筒3和下卷筒4，所述上卷筒3和下卷筒4均設置在同一水平線上，所述上卷筒3的一端設置有電機5，所述電機5的輸出端設置有第一轉動軸6，所述第一轉動軸6與上卷筒3的一端連接，所述下卷筒4的一端連接有第二轉動軸7，所述第一轉動軸6和第二轉動軸7上均設置有齒輪，兩個所述齒輪通過鏈條連接，所述上卷筒3的另一端內設置有上限位器8，所述下卷筒4的另一端內設置有下限位器9，所述下卷筒4的一端內設置有拉簧緊繃器10，所述箱體1的頂部設置有支撐柱11，所述支撐柱11的頂部設置有頂板12，所述頂板12的頂部固定安裝有太陽能板13，
路燈燈箱，所述頂板12的內部設置有蓄電池14，所述太陽能板13通過轉換器與蓄電池14連接，所述箱體1的一側設置有控制器15，所述蓄電池14通過供電線與控制器15連接，所述箱體1上設置有散熱組件16，所述箱體1的另一側開設有開口，所述開口上固定安裝有防護網17，所述箱體1的底部兩側均設置有支撐腿18，兩個所述支撐腿18的底部設置有底座19。
6.優選的，所述散熱組件16包括伺服電機1601和扇葉1602，所述伺服電機1601固定安裝在箱體1的一側，
滾動廣告燈箱，所述伺服電機1601的輸出端貫穿箱體1的一側并延伸至箱體1的內部與扇葉1602連接。
7.優選的，所述控制器15分別與照明燈2、電機5、拉簧緊繃器10、上限位器8、下限位器9、伺服電機1601連接。
8.優選的，所述照明燈2采用12伏led燈，所述電機5采用12伏節能低壓電機。
9.優選的，所述箱體1采用金屬材料制成，所述箱體1的外表面涂覆有加強層，所述加強層與箱體1的外表面之間設置有防腐蝕層。
10.與現有技術相比，本實用新型的有益效果是：
11.(1)本實用新型為一種小區節能滾動燈箱，蓄電池通過控制器給電機供電并啟動電機，電機通過第一轉動軸帶動上卷筒進行轉動，與下卷筒連接的第二轉動軸和第一轉動軸上均設置有齒輪，兩個齒輪通過鏈條連接，從而使上卷筒和下卷筒同步進行轉動，在上卷筒上的畫面向下移動到下卷筒上，下卷筒內部的拉簧緊繃器中的拉簧產生的扭力帶動下卷筒將畫面卷入下卷筒，當畫面全部卷到下卷筒時，上卷筒內的上限位器會發出信號給控制器，控制器即發出指令給電機停機并換向運行，當全部畫面卷至上卷筒后，下卷筒上的下限位器就發出信號給控制器，控制器就發出指令給電機停機并換向運行，下卷筒內部的拉簧緊繃器內的拉簧產生的扭力可隨時調節下卷筒與上卷筒之間畫面的松緊度，從而達到始終拉緊畫面平整不跑偏不卷爛的目的，便于人們使用；
12.(2)本實用新型為一種小區節能滾動燈箱，通過在頂板的頂部設置太陽能板采集光能，轉換器將太陽能板所采集的光能進行轉換成電能輸送到蓄電池內進行存儲，降低成本和能耗；
13.(3)本實用新型為一種小區節能滾動燈箱，通過在箱體上設置散熱組件有效對箱體內部所產生的熱量進行排出，伺服電機在工作的過程中帶動扇葉進行旋轉，從而有效加快箱體內部熱量的散發，延長箱體內部的器件的使用壽命，防護網能夠有效防止外部的雜質進入到箱體的內部，同時箱體內部的熱量從防護網散發出去。
附圖說明
14.圖1是本實用新型的立體結構示意圖；

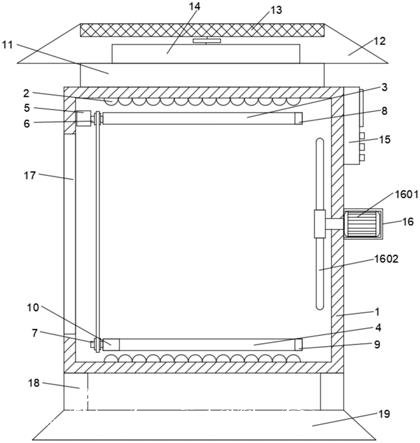

15.圖2是本實用新型的正視剖面結構示意圖。
16.附圖標記中：
17.1、箱體；2、照明燈；3、上卷筒；4、下卷筒；5、電機；6、第一轉動軸；7、第二轉動軸；8、上限位器；9、下限位器；10、拉簧緊繃器；11、支撐柱；12、頂板；13、太陽能板；14、蓄電池；15、控制器；16、散熱組件；1601、伺服電機；1602、扇葉；17、防護網；18、支撐腿；19、底座。
具體實施方式
18.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。
19.實施例
20.請參閱圖1
?
2所示，本實用新型提供一種小區節能滾動燈箱的技術方案：一種小區節能滾動燈箱，包括箱體1，所述箱體1的內部上下兩端均固定有照明燈2，所述箱體1的內部設置有上卷筒3和下卷筒4，所述上卷筒3和下卷筒4均設置在同一水平線上，所述上卷筒3的一端設置有電機5，所述電機5的輸出端設置有第一轉動軸6，所述第一轉動軸6與上卷筒3的一端連接，所述下卷筒4的一端連接有第二轉動軸7，所述第一轉動軸6和第二轉動軸7上均
設置有齒輪，兩個所述齒輪通過鏈條連接，所述上卷筒3的另一端內設置有上限位器8，所述下卷筒4的另一端內設置有下限位器9，所述下卷筒4的一端內設置有拉簧緊繃器10，具體的，電機5通過第一轉動軸6帶動上卷筒3進行轉動，由于與下卷筒4連接的第二轉動軸7和第一轉動軸6上均設置有齒輪，兩個齒輪通過鏈條連接，實現上卷筒3和下卷筒4同步進行轉動，當畫面全部卷到下卷筒4時，上卷筒3內的上限位器8會發出信號給控制器15，控制器15即發出指令給電機5停機并換向運行，當全部畫面卷至上卷筒3后，下卷筒4上的下限位器9就發出信號給控制器15，控制器15就發出指令給電機5停機并換向運行，下卷筒4內部的拉簧緊繃器10內的拉簧產生的扭力可隨時調節下卷筒4與上卷筒3之間畫面的松緊度，從而達到始終拉緊畫面平整不跑偏不卷爛的目的，便于人們使用，所述箱體1的頂部設置有支撐柱11，所述支撐柱11的頂部設置有頂板12，所述頂板12的頂部固定安裝有太陽能板13，所述頂板12的內部設置有蓄電池14，所述太陽能板13通過轉換器與蓄電池14連接，所述箱體1的一側設置有控制器15，所述蓄電池14通過供電線與控制器15連接，具體的，太陽能板13采集光能，轉換器將太陽能板13所采集的光能進行轉換成電能輸送到蓄電池14內進行存儲，所述箱體1上設置有散熱組件16，具體的，散熱組件16有效對箱體1內部所產生的熱量進行排出，所述箱體1的另一側開設有開口，所述開口上固定安裝有防護網17，具體的，防護網17能夠有效防止外部的雜質進入到箱體1的內部，所述箱體1的底部兩側均設置有支撐腿18，
公交候車亭，兩個所述支撐腿18的底部設置有底座19。
21.其中，所述散熱組件16包括伺服電機1601和扇葉1602，所述伺服電機1601固定安裝在箱體1的一側，所述伺服電機1601的輸出端貫穿箱體1的一側并延伸至箱體1的內部與扇葉1602連接，具體的，伺服電機1601在工作的過程中帶動扇葉1602進行旋轉，從而有效加快箱體1內部熱量的散發，延長箱體1內部的器件的使用壽命，
22.其中，所述控制器15分別與照明燈2、電機5、拉簧緊繃器10、上限位器8、下限位器9、伺服電機1601連接，具體的，控制器15能夠有效控制照明燈2、電機5、拉簧緊繃器10、上限位器8、下限位器9、伺服電機1601的啟閉。
23.其中，所述照明燈2采用12伏led燈，所述電機5采用12伏節能低壓電機，具體的，照明燈2采用12v供電，實現了成本低能耗低，無污染。
24.其中，所述箱體1采用金屬材料制成，所述箱體1的外表面涂覆有加強層，所述加強層與箱體1的外表面之間設置有防腐蝕層，具體的，有效延長箱體1的使用壽命，防止箱體1被腐蝕，使箱體1具有防腐性能。
25.具體的，本實用新型的工作原理及使用流程：蓄電池14通過控制器15給電機5供電并啟動電機5，電機5通過第一轉動軸6帶動上卷筒3進行轉動，與下卷筒4連接的第二轉動軸7和第一轉動軸6上均設置有齒輪，兩個齒輪通過鏈條連接，從而使上卷筒3和下卷筒4同步進行轉動，在上卷筒3上的畫面向下移動到下卷筒4上，下卷筒4內部的拉簧緊繃器10中的拉簧產生的扭力帶動下卷筒4將畫面卷入下卷筒4，當畫面全部卷到下卷筒4時，上卷筒3內的上限位器8會發出信號給控制器15，控制器15即發出指令給電機5停機并換向運行，當全部畫面卷至上卷筒3后，下卷筒4上的下限位器9就發出信號給控制器15，控制器15就發出指令給電機5停機并換向運行，下卷筒4內部的拉簧緊繃器10內的拉簧產生的扭力可隨時調節下卷筒4與上卷筒3之間畫面的松緊度，從而達到始終拉緊畫面平整不跑偏不卷爛的目的，便于人們使用，頂板12頂部的太陽能板13采集光能，轉換器將太陽能板13所采集的光能進行
轉換成電能輸送到蓄電池14內進行存儲，箱體1上的散熱組件16有效對箱體1內部所產生的熱量進行排出，伺服電機1601在工作的過程中帶動扇葉1602進行旋轉，從而有效加快箱體1內部熱量的散發，
宣傳欄，延長箱體1內部的器件的使用壽命，防護網17能夠有效防止外部的雜質進入到箱體1的內部，同時箱體1內部的熱量從防護網17散發出去。
26.在本實用新型的描述中，需要理解的是，術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。
27.在本實用新型中，除非另有明確的規定和限定，術語“安裝”、“設置”、“連接”、“固定”、“旋接”等術語應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。
28.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
