本實用新型涉及烘干設備，特別涉及一種翻轉式燈箱。
背景技術：
烘干設備多種多樣，烘干設備通常采用加熱絲、熱風或者光照，在對輕質且不耐高溫材料的烘干時通常選用光照，現有的光照烘干設備難以實現在輸送帶上對產品烘干。
技術實現要素：
針對現有技術的不足，本實用新型的目的是提供一種翻轉式燈箱。
本實用新型解決其技術問題所采用的技術方案是：一種翻轉式燈箱，包括水平設置的底架、豎直設置在所述底架尾部的立架，所述立架頂部轉動連接有翻轉板，所述翻轉板上設有豎直的導柱，所述導柱上設有沿所述導柱升降的滑座，所述滑座上設有向前延伸的燈箱安裝架，所述燈箱安裝架上設有燈箱本體，所述燈箱本體的燈罩朝下，所述底架上轉動連接有翻轉伸縮缸，所述翻轉伸縮缸的缸體與所述底架轉動連接，所述翻轉伸縮缸的伸縮桿末端與所述翻轉板鉸接，所述翻轉板的轉動軸線與燈箱配合的輸送帶長度方向平行，所述翻轉伸縮缸的缸體與所述底架轉動的軸線平行于所述翻轉板轉動軸線。
上述設計中通過翻轉伸縮缸驅動翻轉板翻轉，進一步翻轉燈箱本體，便于與輸送帶配合，檢修更加方便，結構簡單。
作為本設計的進一步改進，所述翻轉伸縮缸為氣缸，結構簡單。
作為本設計的進一步改進，所述翻轉伸縮缸為電缸，能夠使燈箱本體停在不同位置。
作為本設計的進一步改進，所述立架頂部設有限位桿，所述燈箱本體處于工作狀態，路燈燈箱，所述限位桿頂部與所述翻轉板底部貼合，所述限位桿與翻轉板貼合點和翻轉伸縮缸與翻轉板鉸接點分別位于翻轉板轉動軸線兩側，便于對翻轉板限位，減輕翻轉伸縮缸在工作狀態時對翻轉伸縮缸的負載。
作為本設計的進一步改進，所述翻轉板上設有轉軸，所述轉軸與所述立架通過軸承連接，轉動更加靈活，支撐力大。
作為本設計的進一步改進，所述導柱頂部設有頂板，所述頂板上設有豎直的升降螺桿，所述燈箱安裝架上設有與所述升降螺桿配合的螺母，所述升降螺桿頂部固連有調整手輪，便于調整燈箱本體高度，適應不同的烘干光照高度。
本實用新型的有益效果是：本實用新型通過翻轉伸縮缸驅動翻轉板翻轉，進一步翻轉燈箱本體，便于與輸送帶配合，檢修更加方便，結構簡單。
附圖說明
下面結合附圖和實施例對本實用新型進一步說明。

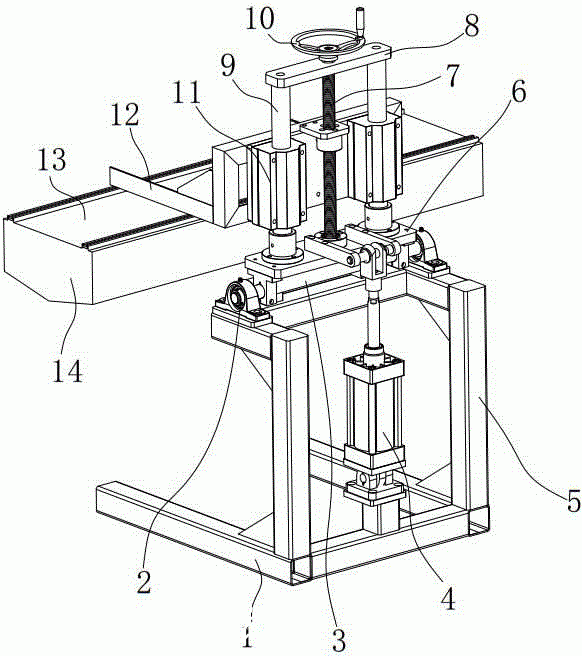

圖1是本實用新型的立體結構示意圖。
圖2是本實用新型的剖面示意圖。
圖3是本實用新型的工作示意圖。
在圖中1.底架，2.軸承，3.轉軸，4.翻轉伸縮缸，5.立架，6.翻轉板，7.升降螺桿，8.頂板，9.導柱，10.調整手輪，閱報欄燈箱，11.滑座，12.燈箱安裝架，13.燈箱本體，14.燈罩，15.限位桿，16.螺母。
具體實施方式
下面將結合附圖以及具體實施例來詳細說明本實用新型，其中的示意性實施例以及說明僅用來解釋本實用新型，但并不作為對本實用新型的限定。
實施例：一種翻轉式燈箱，包括水平設置的底架1、豎直設置在所述底架1尾部的立架5，所述立架5頂部轉動連接有翻轉板6，所述翻轉板6上設有豎直的導柱9，所述導柱9上設有沿所述導柱9升降的滑座11，所述滑座11上設有向前延伸的燈箱安裝架12，所述燈箱安裝架12上設有燈箱本體13，所述燈箱本體13的燈罩14朝下，所述底架1上轉動連接有翻轉伸縮缸4，所述翻轉伸縮缸4的缸體與所述底架1轉動連接，所述翻轉伸縮缸4的伸縮桿末端與所述翻轉板6鉸接，所述翻轉板6的轉動軸線與燈箱配合的輸送帶長度方向平行，所述翻轉伸縮缸4的缸體與所述底架1轉動的軸線平行于所述翻轉板6轉動軸線。
上述設計中通過翻轉伸縮缸4驅動翻轉板6翻轉，進一步翻轉燈箱本體13，便于與輸送帶配合，檢修更加方便，閱報欄燈箱，結構簡單。
作為本設計的進一步改進，所述翻轉伸縮缸4為氣缸，結構簡單。
作為本設計的進一步改進，所述翻轉伸縮缸4為電缸，能夠使燈箱本體13停在不同位置。
作為本設計的進一步改進，所述立架5頂部設有限位桿15，所述燈箱本體13處于工作狀態，所述限位桿15頂部與所述翻轉板6底部貼合，所述限位桿15與翻轉板6貼合點和翻轉伸縮缸4與翻轉板6鉸接點分別位于翻轉板6轉動軸線兩側，便于對翻轉板6限位，廣告燈箱，減輕翻轉伸縮缸4在工作狀態時對翻轉伸縮缸4的負載。
作為本設計的進一步改進，所述翻轉板6上設有轉軸3，所述轉軸3與所述立架5通過軸承2連接，轉動更加靈活，支撐力大。
