1.本實用新型涉及
一種太陽能路燈及其廣告燈箱。
背景技術：2.
路燈是
一種用于道路照明的公共基礎設施，具有廣泛的應用性。而
太陽能作為一種可再生能源，其環保、無污染、分布廣泛的特點越來越受到人們的關注，其中，以太陽能路燈應用為代表的道路照明工程，越來越被看好。
3.太陽能路燈中一般都配備有用于存儲電能的鋰電池組。目前，鋰電池組大多通過抱箍固定在路燈燈桿上，或者固定在太陽能電池板的下方，或者埋于地下。由于鋰電池組的體積較大，前兩種情況影響路燈的外觀，后一種情況埋于地下有滲水及發潮的可能性，有較大的安全隱患，影響路燈的使用壽命。
技術實現要素：4.本實用新型的目的在于提供一種太陽能路燈，以解決現有技術中太陽能路燈的美觀和安全不能兼得的技術問題；本實用新型的目的還在于提供一種太陽能路燈的
廣告燈箱。
5.為實現上述目的，本實用新型太陽能路燈的廣告
燈箱的技術方案是：
6.太陽能路燈的廣告
燈箱，包括：
7.箱體，具有廣告腔，廣告腔內用于放置廣告紙；
8.所述箱體還具有電池腔；
9.鋰電池，為偏平狀結構，鋰電池設置有多個，所有的鋰電池均放置在電池腔內，鋰電池的寬度方向與箱體的寬度方向一致。
10.有益效果是：由于鋰電池設置在
廣告燈箱的電池腔內，避免了鋰電池的外露，保證了鋰電池的安全性，而且鋰電池呈偏平狀，使得鋰電池放置在
廣告燈箱后，不會大幅增加廣告燈箱的厚度，保證了路燈的整體美觀性。此外，廣告燈箱具有廣告宣傳的用途。
11.進一步的，所述電池腔內設有正極母排和負極母排，所有的鋰電池的正極通過導線連接在正極母排上，所有的鋰電池的負極通過導線連接在負極母排上。
12.有益效果是：由于鋰電池的數量較多，通過兩個母排匯集后，通過兩根導線即可與箱體外部導電連接，有利于導線的引出。
13.進一步的，所述箱體的頂部設有防水接頭，正極母排和負極母排引出的導線從防水接頭穿出。
14.有益效果是：這樣設計，能夠節省導線，從而降低成本，同時能夠降低輸電損，有利于提高電能利用率。而防水接頭能夠避免箱體內進水，保證安全性。
15.進一步的，所有的鋰電池以矩陣形式放置在電池腔內。
16.有益效果是：這樣設計，能夠充分利用電池腔內的空間，提高鋰電池的能量密度。
17.進一步的，所述箱體具有弧面，該弧面用于朝向燈桿設置且與燈桿的外周面適配。
18.有益效果是：這樣設計，有利于廣告燈箱固定在燈桿上。
19.進一步的，所述廣告腔內設有導光板、玻璃板和光源，導光板和玻璃板之間設有放置間隙，該放置間隙用于放置廣告紙，光源通過導光板照亮廣告紙。
20.有益效果是：這樣設計，有利于晚上照亮廣告腔內的廣告紙。
21.進一步的，所述箱體包括廣告箱體和電池箱體，廣告箱體和電池箱體可拆連接在一起。
22.為實現上述目的，本實用新型太陽能路燈的技術方案是：
23.太陽能路燈，包括燈桿，燈桿上設有太陽能電池板、燈頭和廣告燈箱，所述廣告燈箱包括：
24.箱體，具有廣告腔，廣告腔內用于放置廣告紙；
25.所述箱體還具有電池腔；
26.鋰電池，為偏平狀結構，鋰電池設置有多個，所有的鋰電池均放置在電池腔內，鋰電池的寬度方向與箱體的寬度方向一致。
27.有益效果是：由于鋰電池設置在廣告燈箱的電池腔內，避免了鋰電池的外露，保證了鋰電池的安全性，
指路牌，而且鋰電池呈偏平狀，
候車亭，使得鋰電池放置在廣告燈箱后，不會大幅增加廣告燈箱的厚度，保證了路燈的整體美觀性。此外，廣告燈箱具有廣告宣傳的用途。
28.進一步的，所述電池腔內設有正極母排和負極母排，所有的鋰電池的正極通過導線連接在正極母排上，所有的鋰電池的負極通過導線連接在負極母排上。
29.有益效果是：由于鋰電池的數量較多，通過兩個母排匯集后，通過兩根導線即可與箱體外部導電連接，有利于導線的引出。
30.進一步的，所述箱體的頂部設有防水接頭，正極母排和負極母排引出的導線從防水接頭穿出。
31.有益效果是：這樣設計，能夠節省導線，從而降低成本，同時能夠降低輸電損，有利于提高電能利用率。而防水接頭能夠避免箱體內進水，保證安全性。
32.進一步的，所有的鋰電池以矩陣形式放置在電池腔內。
33.有益效果是：這樣設計，能夠充分利用電池腔內的空間，提高鋰電池的能量密度。
34.進一步的，所述箱體具有弧面，該弧面用于朝向燈桿設置且與燈桿的外周面適配。
35.有益效果是：這樣設計，有利于廣告燈箱固定在燈桿上。
36.進一步的，所述廣告腔內設有導光板、玻璃板和光源，導光板和玻璃板之間設有放置間隙，該放置間隙用于放置廣告紙，光源通過導光板照亮廣告紙。
37.有益效果是：這樣設計，有利于晚上照亮廣告腔內的廣告紙。
38.進一步的，所述箱體包括廣告箱體和電池箱體，廣告箱體和電池箱體可拆連接在一起。
39.進一步的，所述廣告燈箱和燈頭分別布置在燈桿的兩側。
40.有益效果是：以使燈桿受力較為穩定，從而保證燈桿整體結構的穩定、安全。
41.進一步的，所述廣告燈箱的上端和/或下端與燈桿之間設有加強板。
42.有益效果是：通過設置兩個加強板，以保證廣告燈箱在燈桿上的穩定性。
附圖說明
43.圖1為本實用新型太陽能路燈的實施例1的結構示意圖；

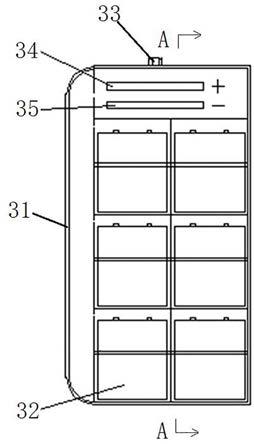

44.圖2為圖1中廣告燈箱的結構示意圖；
45.圖3為圖2的俯視圖；
46.圖4為圖2中a
?
a向的剖視圖；
47.圖5為圖4中b處的放大圖；
48.圖中：1
?
底座；2
?
燈桿；3
?
廣告燈箱；4
?
控制器；5
?
太陽能電池板；6
?
燈頭；7
?
燈臂；8
?
上加強板；9
?
下加強板；30
?
燈源；31
?
箱體；32
?
鋰電池；33
?
防水接頭；34
?
正極母排；35
?
負極母排；36
?
弧面；37
?
壓板；38
?
導光板；39
?
玻璃板。
