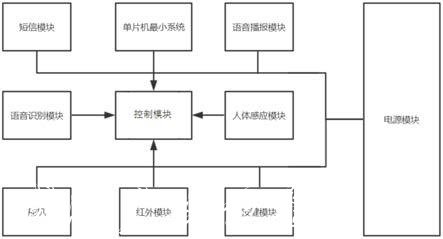

垃圾分類垃圾路燈燈箱箱的制作方法 發布時間： 1.本實用新型涉及一種垃圾分類垃圾箱。背景技術：2.在國外發達國家，人們環保意識起步較早，對于垃圾屬分類問題比較明確，戶外滾動燈箱，國外西方發達國家經過半個多世紀的研究和經驗積累，已形成了各自完善的分類體系，并取得了顯著成效。因此對于垃圾分類設備的要求仍在普通垃圾桶的狀態。3.在國內，我國垃圾分類還處于起步的初級階段，人們對于垃圾分類知識匱乏，錯誤分類設備比較普遍。因此國內許多團隊公司在垃圾箱方面進行發力。隨著大數據、機器視覺的迅猛發展，相關機構希望通過機器視覺來解決垃圾分類問題，但由于垃圾種類過于繁多，垃圾形狀狀態過于復雜，因此效果非常不理想。為此部分機構開始尋求半自動化垃圾分類方法研究，希望將語音識別技術運用到垃圾分類上來。4.我國目前大多數城市采用垃圾回收方法是垃圾集中回收，是由居民將生活垃圾收集后丟棄至公共垃圾桶。政府部門并沒有強制的垃圾分類要求，致使居民對于垃圾分類的意識不夠強。技術實現要素：5.為了解決上述技術問題，本實用新型提供一種結構簡單、智能化程度高的垃圾分類垃圾箱。6.本實用新型解決上述問題的技術方案是：一種垃圾分類垃圾箱，包括垃圾箱、電源模塊、控制模塊、傳感器模塊和人機交互模塊，電源模塊為整個垃圾分類垃圾箱供電，控制模塊包括單片機最小系統和舵機，單片機最小系統分別與舵機、傳感器模塊和人機交互模塊相連，舵機、傳感器模塊設置在垃圾箱上。7.上述垃圾分類垃圾箱，所述電源模塊通過太陽能電池板和可充電電池并聯后再經過穩壓電路給垃圾分類垃圾箱進行供電。8.上述垃圾分類垃圾箱，所述傳感器模塊包括紅外模塊和人體感應模塊，紅外模塊和人體感應模塊均連接單片機最小系統。9.上述垃圾分類垃圾箱，所述人機交互模塊包括語音識別模塊、語音播報模塊、按鍵模塊和短信模塊，語音識別模塊、語音播報模塊、按鍵模塊和短信模塊均連接單片機最小系統，人機交互模塊完成語音信息的播報，垃圾箱狀態的設置以及完成人機通信的實現。10.上述垃圾分類垃圾箱，所述控制模塊通過單片機最小系統完成垃圾箱狀態的檢測，對傳感器模塊的信息進行處理，根據處理后的信息通過舵機完成對垃圾箱箱蓋的打開與關閉。11.本實用新型的有益效果在于：12.1、本實用新型設有電源模塊，電源模塊采用獨立電源與太陽能電池相結合的方式，能增強產品的續航能力并且增大產品對清潔能源的利用，具有普遍性、無害、儲量大、使用長久等特點，在一定程度上減少了資源消耗，從而實現綠色能源可持續發展。13.2、本實用新型的控制模塊中單片機最小系統采用低功耗、高速的32單片機，在提高系統運行速率的同時降低了系統能耗，這樣使系統能滿足室外電池供電需求。14.3、本實用新型將語音識別技術、人體感應技術結合使得垃圾分類更加簡潔智能，通過語音識別技術極大地提高垃圾分類和回收的效率，提高社會資源利用效率。15.4、本實用新型中分模塊化的設計為產品的更新迭代更加容易，并且降低了產品迭代成本，符合產品設計標準。16.5、本實用新型設有短信模塊，垃圾箱可以通過短信模塊及時將垃圾箱狀態信息反饋給清理人員，減輕了清理人員的工作負荷量，同時降低了對后臺服務器的要求，使得成本大幅度降低。附圖說明17.圖1為本實用新型的整體結構框圖。18.圖2為圖1中電源模塊的供電框圖。19.圖3為圖2中電源模塊對單片機最小系統供電的電路圖。20.圖4為圖2中電源模塊對舵機、人體感應模塊、語音識別模塊、語音播報模塊、短信模塊供電的電路圖。21.圖5為圖1中單片機最小系統的芯片圖。22.圖6為圖1中舵機和紅外模塊的電路圖。23.圖7為圖1中人體感應模塊的電路圖。24.圖8為圖1中語音識別模塊的電路圖。25.圖9為圖1中語音播報模塊的電路圖。26.圖10為圖1中按鍵模塊的電路圖。27.圖11為本實用新型的工作原理圖。具體實施方式28.下面結合附圖和實施例對本實用新型作進一步的說明。29.如圖1所示，一種垃圾分類垃圾箱，包括垃圾箱、電源模塊、控制模塊、傳感器模塊和人機交互模塊。30.垃圾箱中設置可回收垃圾、其他垃圾、有害垃圾、廚余垃圾4個垃圾桶，通過4個舵機控制4個垃圾桶的箱蓋。31.所述電源模塊通過太陽能電池板和可充電電池并聯后再經過穩壓電路給垃圾分類垃圾箱進行供電。在電源上采用獨立電源與太陽能電池相結合的方式，能增強產品的續航能力并且增大產品對清潔能源的利用。太陽能屬于清潔能源，具有普遍性、無害、儲量大、使用長久等特點。使用太陽能電池板能夠在一定程度上減少資源消耗，實現綠色能源可持續發展。32.電源模塊的供電框圖如圖2所示，圖2中電源模塊通過太陽能電池板和可充電電池并聯后再經過穩壓電路給垃圾分類垃圾箱進行供電。穩壓芯片lm1117經過調壓輸出3.3v電壓為單片機最小系統供電和5v電壓分別為舵機、人體感應模塊、語音識別模塊、語音播報模塊、短信模塊供電。33.電源模塊對單片機最小系統供電的電路圖如圖3所示，圖3 中電源包括3個部分，其中其他芯片電源3v3d1引腳分別連接單片機stm32f103c8t6的boot1、boot0、nrst引腳，stm32數字電源3v3d2引腳分別連接單片機stm32f103c8t6的vbat、vdd_1、vdd_2、vdd_3引腳，stm32基準電源3v3引腳連接單片機stm32f103c8t6的vdda引腳，電源模塊通過太陽能電池板和可充電電池并聯后再經過穩壓電路給單片機stm32f103c8t6進行供電。34.電源模塊對舵機、人體感應模塊、語音識別模塊、語音播報模塊、短信模塊供電的電路圖如圖4所示，電源模塊直接為這些模塊提供5v的電源。35.控制模塊包括單片機最小系統和舵機，舵機設置在垃圾箱上，公交候車亭，單片機最小系統分別與舵機、傳感器模塊和人機交互模塊相連。控制模塊通過單片機最小系統完成垃圾箱狀態的檢測，對傳感器模塊的信息進行處理，根據處理后的信息通過舵機完成對垃圾箱箱蓋的打開與關閉。單片機最小系統采用低功耗，高速的stm32f103c8t6單片機。在提高系統運行速率的同時降低了系統能耗，這樣使系統能滿足室外電池供電需求。36.圖5中單片機stm32f103c8t6的pa8?pa11引腳分別連接4個舵機，4個舵機分別控制垃圾箱上的可回收垃圾、其他垃圾、有害垃圾、廚余垃圾的箱蓋。37.單片機stm32f103c8t6的pb0、pb1、pb5、pb6引腳分別連接紅外模塊的4個紅外檢測器，紅外模塊用于檢測垃圾箱中垃圾是否已滿。38.單片機stm32f103c8t6的pa1引腳連接人體感應模塊芯片jp1的輸出端口，人體感應模塊用于感應垃圾箱附近是否有人體靠近。39.單片機stm32f103c8t6的pa12、pa15、pb7、pb13、pb14、pb15引腳分別連接語音識別芯片ld3320的irq、rst、cs、di、do、clk引腳，語音識別模塊進行語音識別，準確識別垃圾名稱。40.單片機stm32f103c8t6的pa2、pa3、pa4、pa5、pa6、pa7、pb8、pb9引腳分別連接語音播報芯片jp8900的rx、tx、io1、io2、io3、io4、io5、io6引腳，語音播報模塊播報出垃圾所屬種類。41.單片機stm32f103c8t6的pb3、pb4、pa0、pc13引腳連接按鍵模塊，按鍵模塊為設置短信模塊時電話號碼的設置。42.舵機的電路圖如圖6所示，圖6中舵機包括4個，分別連接單片機stm32f103c8t6的pa8?pa11引腳，滾動燈箱，4個舵機分別控制垃圾箱上的可回收垃圾、其他垃圾、有害垃圾、廚余垃圾的箱蓋。43.所述傳感器模塊包括紅外模塊和人體感應模塊，紅外模塊和人體感應模塊均連接單片機最小系統。紅外模塊用于檢測垃圾箱中垃圾是否已滿，紅外模塊電路圖如圖6所示，圖6中紅外模塊包括4個紅外檢測器，并分別連接單片機stm32f103c8t6的pb0、pb1、pb5、pb6引腳。人體感應模塊用于感應垃圾箱附近是否有人體靠近，人體感應模塊電路圖如圖7所示，圖7中芯片jp1的輸出端口連接單片機stm32f103c8t6的pa1引腳。44.所述人機交互模塊包括語音識別模塊、語音播報模塊、按鍵模塊和短信模塊，.燈箱，語音識別模塊、語音播報模塊、按鍵模塊和短信模塊均連接單片機最小系統，人機交互模塊完成語音信息的播報，滾動燈箱，垃圾箱狀態的設置以及完成人機通信的實現。45.語音識別模塊的電路圖如圖8所示，圖8中語音識別芯片ld3320的irq、rst、cs、di、do、clk引腳分別連接單片機stm32f103c8t6的pa12、pa15、pb7、pb13、pb14、pb15引腳。語音播報模塊的電路圖如圖9所示，圖9中語音播報芯片jp8900的rx、tx、io1、io2、io3、io4、io5、io6引腳分別連接單片機stm32f103c8t6的pa2、pa3、pa4、pa5、pa6、pa7、pb8、pb9引腳。按鍵模塊的電路圖如圖10所示，圖10中按鍵模塊連接單片機stm32f103c8t6的pb3、pb4、pa0、pc13引腳。按鍵模塊為設置短信模塊時電話號碼的設置。46.如圖11所示，本實用新型的工作原理為：系統上電啟動后首先通過紅外模塊檢測垃圾箱狀態，如果垃圾箱已滿，則會通過短信模塊發送短信信息給預先設置的清理人員手機號碼，通知清理人員清理垃圾箱地點與狀態。如果未滿系統則正常工作，并通過人體感應模塊檢測是否有人需要扔垃圾，當系統檢測到有人扔垃圾時，系統會喚醒語音識別模塊進行語音識別，準確識別垃圾名后，語音播報模塊會播報出該垃圾所屬種類，并通過舵機打開相應垃圾桶的箱蓋從而實現垃圾的分類。
