1.本實用新型涉及
隧道技術領域，尤其涉及
一種隧道入口用
路牌。
背景技術：2.隧道是埋置于地層內的工程建筑物，是人類利用地下空間的
一種形式。隧道可分為交通隧道、水工隧道、市政隧道、礦山隧道、軍事隧道。
3.目前市場上已有的隧道在
入口端都會樹立一個
路牌，在國道上的某些隧道，由于國道上渣土車輛多，渣土車上的沙土可能會掉落在路面上，等其他車輛路過這些沙土時，會將這些沙土揚起來，沙土可能會附著在
路牌的表面，導致司機看不清
路牌的內容，不知道前方有隧道，等到看見隧道時，沒反應過來減速，與前面車輛相撞，引起車禍發生。為此，我們提出一種隧道入口用路牌。
技術實現要素：4.本實用新型主要是解決上述現有技術所存在的技術問題，提供一種隧道入口用路牌。
5.為了實現上述目的，本實用新型采用了如下技術方案，一種隧道入口用路牌，包括支撐桿，支撐桿呈空心圓柱狀，支撐桿的頂部設置有指示牌，指示牌的側壁底部開設有圓形孔，支撐桿的側壁頂端與指示牌上圓形孔對應位置壁面固定連接，支撐桿的側壁固定安裝有立兩組軸承，支撐桿的外部套有轉桿，轉桿的內部壁面頂端和底端與兩組軸承的外側壁固定連接，轉桿的外側壁左右兩端均固定安裝有轉頁，指示牌的側壁開設有弧形槽，指示牌上弧形槽與支撐桿內部相互連通，指示牌上弧形槽對應位置頂部和底部壁面均開設有轉槽，指示牌的內部設置有連接桿，連接桿的頂部和底部壁面的左右兩端固定安裝有t形塊，連接桿上頂端和底端的兩組t形塊的側壁分別與四組轉槽上對應位置壁面相互貼合，指示牌的內部壁面頂端開設有滑槽。
6.作為優選，所述指示牌的內部設置有延伸桿，延伸桿的底端通過延伸桿頂部壁面上孔延伸至支撐桿的內部。
7.作為優選，所述延伸桿的側壁左右兩端均固定安裝有滑塊，兩組滑塊的側壁分別與兩組滑槽上對應位置壁面相互貼合。
8.作為優選，所述支撐桿的內部設置有彈簧，彈簧的頂端和底端分別與延伸桿的底部壁面和連接桿的頂部壁面固定連接。
9.作為優選，
宣傳欄燈箱，所述延伸桿的頂部壁面固定安裝有轉球，轉球的側壁前后兩端均固定連接有連接繩，兩組連接繩相遠離的一端均固定連接有橡膠球。
10.有益效果
11.本實用新型提供了一種隧道入口用路牌。具備以下有益效果：
12.(1)、該隧道入口用路牌，當汽車從該路牌旁經過時，汽車經過把該路牌面前的空氣向前推走，然后面前的氣壓變低，附近的空氣向當前移動產生風，所以等汽車經過后，該
路牌能夠感受到風，風使轉頁旋轉，轉頁旋轉帶動連接桿旋轉，連接桿帶動彈簧旋轉，彈簧帶動延伸桿旋轉，延伸桿旋轉起來時，由于離心力，連接繩擺起來，當連接繩擺起來時，連接繩上的橡膠球會撞擊在指示牌的內部壁面上，使指示牌的表面受到震動，將指示牌表面上的灰塵震落，達到了減少灰塵附著在指示牌表面的效果。
13.(2)、該隧道入口用路牌，當連接桿在旋轉時，彈簧也在旋轉，由于離心力，彈簧在旋轉速度偏快時，彈簧會向上延伸，使指示牌頂端也能受到橡膠球的撞擊，讓指示牌的上下兩端都能受到指示牌的撞擊，達到了提高除塵效果的效果。
14.(3)、該隧道入口用路牌，橡膠球采用橡膠材質，減少橡膠球在撞擊指示牌的內部壁面時，橡膠球受到的力，降低橡膠球的損耗，達到了延長該裝置的除塵效果的時間的效果。
附圖說明

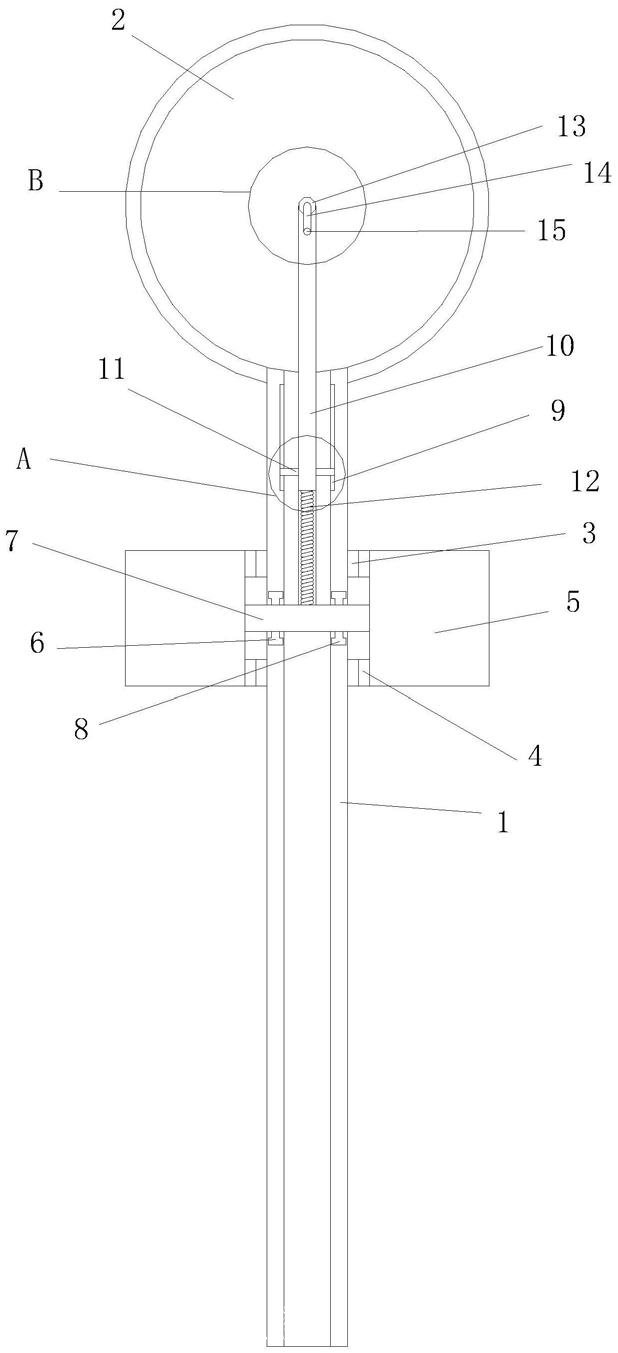

15.圖1為本實用新型隧道入口用路牌剖視圖；
16.圖2為本實用新型隧道入口用路牌主視圖；
17.圖3為本實用新型圖1中a處放大圖；
18.圖4為本實用新型圖1中b處放大圖。
19.圖例說明：
20.1支撐桿、2指示牌、3軸承、4轉桿、5轉頁、6轉槽、7連接桿、8t形塊、9滑槽、10延伸桿、11滑塊、12彈簧、13轉球、14連接繩、15橡膠球。
具體實施方式
21.下面通過實施例，并結合附圖，對本實用新型的技術方案作進一步具體的說明。
22.實施例：如圖1
?
圖4所示，一種隧道入口用路牌，包括支撐桿1，支撐桿1呈空心圓柱狀，支撐桿1的頂部設置有指示牌2，指示牌2的側壁底部開設有圓形孔，支撐桿1的側壁頂端與指示牌2上圓形孔對應位置壁面固定連接，支撐桿1的側壁固定安裝有立兩組軸承3，支撐桿1的外部套有轉桿4，轉桿4的內部壁面頂端和底端與兩組軸承3的外側壁固定連接，轉桿4的外側壁左右兩端均固定安裝有轉頁5，指示牌2的側壁開設有弧形槽，指示牌2上弧形槽與支撐桿1內部相互連通，
宣傳欄廠家，指示牌2上弧形槽對應位置頂部和底部壁面均開設有轉槽6，指示牌2的內部設置有連接桿7，連接桿7的頂部和底部壁面的左右兩端固定安裝有t形塊8，連接桿7上頂端和底端的兩組t形塊8的側壁分別與四組轉槽6上對應位置壁面相互貼合，指示牌2的內部壁面頂端開設有滑槽9，指示牌2的內部設置有延伸桿10，延伸桿10的底端通過延伸桿10頂部壁面上孔延伸至支撐桿1的內部，延伸桿10的側壁左右兩端均固定安裝有滑塊11，兩組滑塊11的側壁分別與兩組滑槽9上對應位置壁面相互貼合，支撐桿1的內部設置有彈簧12，彈簧12的頂端和底端分別與延伸桿10的底部壁面和連接桿7的頂部壁面固定連接，延伸桿10的頂部壁面固定安裝有轉球13，轉球13的側壁前后兩端均固定連接有連接繩14，兩組連接繩14相遠離的一端均固定連接有橡膠球15。
23.本實用新型的工作原理：
24.在使用時，當汽車從該路牌旁經過時，汽車經過把該路牌面前的空氣向前推走，
黨建宣傳欄，然后面前的氣壓變低，附近的空氣向當前移動產生風，所以等汽車經過后，該路牌能夠感受到
風，風使轉頁5旋轉，轉頁5旋轉帶動連接桿7旋轉，連接桿7帶動彈簧12旋轉，彈簧12帶動延伸桿10旋轉，延伸桿10旋轉起來時，由于離心力，連接繩14擺起來，當連接繩14擺起來時，連接繩14上的橡膠球15會撞擊在指示牌2的內部壁面上，
路牌，
公交候車亭，使指示牌2的表面受到震動，將指示牌2表面上的灰塵震落，達到了減少灰塵附著在指示牌2表面的效果。
25.當連接桿7在旋轉時，彈簧12也在旋轉，由于離心力，彈簧12在旋轉速度偏快時，彈簧12會向上延伸，使指示牌2頂端也能受到橡膠球15的撞擊，讓指示牌2的上下兩端都能受到指示牌2的撞擊，達到了提高除塵效果的效果。
26.橡膠球15采用橡膠材質，減少橡膠球15在撞擊指示牌2的內部壁面時，橡膠球15受到的力，降低橡膠球15的損耗，達到了延長該裝置的除塵效果的時間的效果。
27.最后，應當指出，以上實施例僅是本實用新型較有代表性的例子。顯然，本實用新型不限于上述實施例，還可以有許多變形。凡是依據本實用新型的技術實質對以上實施例所作的任何簡單修改、等同變化與修飾，均應認為屬于本實用新型的保護范圍。
技術特征：1.一種隧道入口用路牌，包括支撐桿(1)，其特征在于：所述支撐桿(1)呈空心圓柱狀，支撐桿(1)的頂部設置有指示牌(2)，指示牌(2)的側壁底部開設有圓形孔，支撐桿(1)的側壁固定安裝有立兩組軸承(3)，支撐桿(1)的外部套有轉桿(4)，轉桿(4)的外側壁左右兩端均固定安裝有轉頁(5)，指示牌(2)的側壁開設有弧形槽，指示牌(2)上弧形槽與支撐桿(1)內部相互連通，指示牌(2)上弧形槽對應位置頂部和底部壁面均開設有轉槽(6)，指示牌(2)的內部設置有連接桿(7)，連接桿(7)的頂部和底部壁面的左右兩端固定安裝有t形塊(8)，指示牌(2)的內部壁面頂端開設有滑槽(9)，指示牌(2)的內部設置有延伸桿(10)，延伸桿(10)的底端通過延伸桿(10)頂部壁面上孔延伸至支撐桿(1)的內部，延伸桿(10)的側壁左右兩端均固定安裝有滑塊(11)，支撐桿(1)的內部設置有彈簧(12)，延伸桿(10)的頂部壁面固定安裝有轉球(13)，轉球(13)的側壁前后兩端均固定連接有連接繩(14)，兩組連接繩(14)相遠離的一端均固定連接有橡膠球(15)。2.根據權利要求1所述的一種隧道入口用路牌，其特征在于：所述支撐桿(1)的側壁頂端與指示牌(2)上圓形孔對應位置壁面固定連接。3.根據權利要求1所述的一種隧道入口用路牌，其特征在于：所述轉桿(4)的內部壁面頂端和底端與兩組軸承(3)的外側壁固定連接。4.根據權利要求1所述的一種隧道入口用路牌，其特征在于：所述連接桿(7)上頂端和底端的兩組t形塊(8)的側壁分別與四組轉槽(6)上對應位置壁面相互貼合。5.根據權利要求1所述的一種隧道入口用路牌，其特征在于：兩組所述滑塊(11)的側壁分別與兩組滑槽(9)上對應位置壁面相互貼合。6.根據權利要求1所述的一種隧道入口用路牌，其特征在于：所述彈簧(12)的頂端和底端分別與延伸桿(10)的底部壁面和連接桿(7)的頂部壁面固定連接。
技術總結本實用新型涉及隧道技術領域，且公開了一種隧道入口用路牌，包括支撐桿，支撐桿呈空心圓柱狀，支撐桿的頂部設置有指示牌，指示牌的側壁底部開設有圓形孔，支撐桿的側壁頂端與指示牌上圓形孔對應位置壁面固定連接，支撐桿的側壁固定安裝有立兩組軸承，支撐桿的外部套有轉桿。本實用新型中，該隧道入口用路牌，該路牌能夠感受到風，風使轉頁旋轉，轉頁旋轉帶動連接桿旋轉，連接桿帶動彈簧旋轉，彈簧帶動延伸桿旋轉，延伸桿旋轉起來時，由于離心力，連接繩擺起來，當連接繩擺起來時，連接繩上的橡膠球會撞擊在指示牌的內部壁面上，使指示牌的表面受到震動，將指示牌表面上的灰塵震落，達到了減少灰塵附著在指示牌表面的效果。減少灰塵附著在指示牌表面的效果。減少灰塵附著在指示牌表面的效果。
技術研發人員：黃兆冬
受保護的技術使用者：黃兆冬
技術研發日：2020.11.16
技術公布日：2021/10/23
