1.本實用新型涉及
路燈技術領域，具體為
一種除塵
路燈。
背景技術：2.目前，現有的人口流動居住集中的社區或校園還存在著一些不足的地方，例如；現有的人口流動居住集中的社區或校園中，其人口流動大，其路面環境很難滿足清新潔凈的效果，使得長期來往居住的人群無法享受居住高質量空氣的居住環境中，
學校宣傳欄，
閱報欄燈箱，而現有的社區等安裝的路燈，也僅僅能夠，滿足簡單的照明功能，缺乏進一步提高環境質量的除塵部件。
3.專利號cn201820532800.1公布了
一種除塵路燈，設置于所述路燈主體下端面的過濾槽、設置于所述路燈主體并將通風管內的空氣壓入過濾槽的羅茨風機、固定連接于所述路燈主體側壁并與所述通風管連通的進氣管，所述通風管下端面延伸至過濾槽內，所述過濾槽內存放有清水，所述清水沒過通風管下端面。本實用新型的一種除塵路燈，能夠高效持續地除去空氣中的灰塵。
4.該除塵路燈裝置存在以下弊端：該申請的除塵路燈安裝工程較復雜，需要對安裝路段提前開設安裝槽口，并需要與下水管道進行接通，其工藝復雜，成本較高，不利于人員定期檢測維護，缺乏一體化的處灰塵收集的除塵凈化部件。為此，我們提出一種除塵路燈。
技術實現要素：5.本實用新型的目的在于提供一種除塵路燈，解決了背景技術中所提出的問題。
6.為實現上述目的，本實用新型提供如下技術方案：一種除塵路燈，包括
燈箱、燈桿、處理盒和負離子發生器，所述
燈箱頂部固定插接焊設有燈桿，所述燈桿頂部通過螺栓安裝有照明燈；
7.所述燈箱和燈桿內一側通過箍筋布設有pvc走線管，所述燈箱內另一側通過螺栓安裝有處理盒，所述處理盒內頂部通過螺栓安裝有氣泵，所述氣泵底部進氣端嵌設有過濾海綿塊，所述處理盒內底部一側插設有接塵盒，所述接塵盒頂部進塵口位于過濾海綿塊底部，所述處理盒內底部另一側開設有吸塵口，所述燈桿兩側分別開設有排氣孔，所述排氣孔頂部分別焊設有傾斜式遮雨片。
8.作為本實用新型的一種優選實施方式，所述處理盒頂部開設有與氣泵排氣端對應的出氣口，所述處理盒一側頂部通過螺栓安裝有負離子發生器，所述負離子發生器的發生端位于出氣口內，所述出氣口頂部連接有排氣管，所述排氣管頂部位于燈桿內的排氣孔處。
9.作為本實用新型的一種優選實施方式，所述處理盒內底部一側固定設有卡塊，所述接塵盒一側開設有與卡塊對應的卡槽。
10.作為本實用新型的一種優選實施方式，所述燈箱和處理盒一側均通過鉸鏈安裝有檢修蓋，所述檢修蓋閉合處墊設有密封條。
11.作為本實用新型的一種優選實施方式，所述燈箱底部?jī)蓚?cè)分別開設有進氣槽，所述照明燈、氣泵和負離子發生器的電源線均布設于pvc走線管內。
12.與現有技術相比，本實用新型的有益效果如下：
13.本實用新型一種除塵路燈，通過pvc走線管將照明燈和氣泵的電源線進出布設，以進一步對電源線路進行防護，
路牌，避免濕氣侵入，使用時，通過照明燈夜間對路面進行照明，通過處理盒及內部機構對周邊空間環境進行除塵凈化處理，使用時，由氣泵進行抽氣處理，使得路邊周邊空氣依次由進氣槽和吸塵口進入處理盒內，并隨著氣泵的吸力，由過濾海綿塊過濾后進入氣泵內，再由氣泵將過濾后的空氣由出氣口排入排氣管內，通過排氣管對燈桿的排氣孔處排出，使得周邊路面空氣進行除塵凈化處理。
14.本實用新型一種除塵路燈，通過負離子發生器的使用，可對出氣口內發生負離子，從而提高排出空氣的清新質量，且由過濾海綿塊過濾后的灰塵異物可有效掉落至接塵盒內，并由人員定期開啟燈箱和處理盒的檢修蓋，對內部進行維護，并抽拉出接塵盒，傾倒內部收集的灰塵，實現長期的循環使用，具有較高的實用性，適用于人口流動居住集中的社區或校園使用時，大大提高社區或校園內部路段的空氣質量。
附圖說明
15.通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

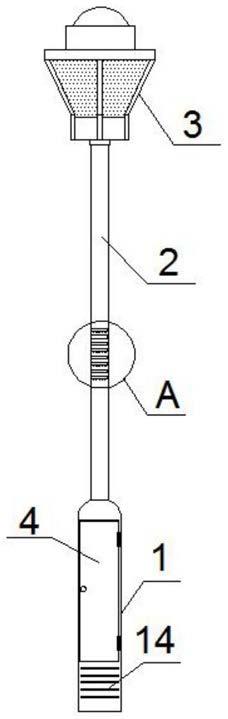

16.圖1為本實用新型一種除塵路燈的主視圖；
17.圖2為本實用新型一種除塵路燈的后視圖；
18.圖3為本實用新型一種除塵路燈的燈箱截面圖；
19.圖4為本實用新型一種除塵路燈的處理盒截面圖；
20.圖5為本實用新型一種除塵路燈的圖1a處放大圖。
21.圖中：1燈箱，2燈桿，3照明燈，4檢修蓋，5pvc走線管，6處理盒，7氣泵，8過濾海綿塊，9接塵盒，10卡塊，11吸塵口，12出氣口，13負離子發生器，14進氣槽，15排氣孔,16傾斜式遮雨片,17排氣管。
具體實施方式
22.為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。
23.請參閱圖1
?
5，本實用新型提供一種技術方案：一種除塵路燈，包括燈箱1、燈桿2、處理盒6和負離子發生器13，所述燈箱1頂部固定插接焊設有燈桿2，所述燈桿2頂部通過螺栓安裝有照明燈3；
24.所述燈箱1和燈桿2內一側通過箍筋布設有pvc走線管5，所述燈箱1內另一側通過螺栓安裝有處理盒6，所述處理盒6內頂部通過螺栓安裝有氣泵7，所述氣泵7底部進氣端嵌設有過濾海綿塊8，所述處理盒6內底部一側插設有接塵盒9，所述接塵盒9頂部進塵口位于過濾海綿塊8底部，所述處理盒6內底部另一側開設有吸塵口11，所述燈桿2兩側分別開設有排氣孔15，所述排氣孔15頂部分別焊設有傾斜式遮雨片16。
25.其中，所述處理盒6頂部開設有與氣泵7排氣端對應的出氣口12，所述處理盒6一側頂部通過螺栓安裝有負離子發生器13，所述負離子發生器13的發生端位于出氣口12內，所述出氣口12頂部連接有排氣管17，所述排氣管17頂部位于燈桿2內的排氣孔15處。
26.本實施例中如圖3和圖4所示通過負離子發生器13的使用，可對出氣口12內發生負離子，從而提高排出空氣的清新質量。
27.其中，所述處理盒6內底部一側固定設有卡塊10，所述接塵盒9一側開設有與卡塊10對應的卡槽。
28.本實施例中如圖4所示通過卡塊10可實現對插入的接塵盒9進行卡接限位。
29.其中，所述燈箱1和處理盒6一側均通過鉸鏈安裝有檢修蓋4，所述檢修蓋4閉合處墊設有密封條。
30.本實施例中如圖1和圖3所示通過檢修蓋4閉合處墊設的密封條，可提高其蓋合后的密封效果。
31.其中，
廣告垃圾箱，所述燈箱1底部?jī)蓚?cè)分別開設有進氣槽14，所述照明燈3、氣泵7和負離子發生器13的電源線均布設于pvc走線管5內。
32.本實施例中如圖3和圖4所示通過pvc走線管5對照明燈3、氣泵7和負離子發生器13的電源線進行防護。
33.工作原理：在一種除塵路燈使用的時候，人員通過pvc走線管5將照明燈3和氣泵7的電源線進出布設，以進一步對電源線路進行防護，避免濕氣侵入，使用時，通過照明燈3夜間對路面進行照明，通過處理盒6及內部機構對周邊空間環境進行除塵凈化處理，使用時，由氣泵7進行抽氣處理，使得路邊周邊空氣依次由進氣槽14和吸塵口11進入處理盒6內，并隨著氣泵7的吸力，由過濾海綿塊8過濾后進入氣泵7內，再由氣泵7將過濾后的空氣由出氣口12排入排氣管17內，通過排氣管17對燈桿2的排氣孔15處排出，使得周邊路面空氣進行除塵凈化處理，且通過負離子發生器13的使用，可對出氣口12內發生負離子，從而提高排出空氣的清新質量，且由過濾海綿塊8過濾后的灰塵異物可有效掉落至接塵盒9內，并由人員定期開啟燈箱1和處理盒6的檢修蓋4，對內部進行維護，并抽拉出接塵盒9，傾倒內部收集的灰塵，實現長期的循環使用，具有較高的實用性，適用于人口流動居住集中的社區或校園使用時，大大提高社區或校園內部路段的空氣質量，具有較高的實用性。
34.以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點，對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，
候車亭廠家，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。
35.此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
