1.本發明屬于
垃圾箱技術領域，具體涉及
一種垃圾箱。
背景技術：2.
垃圾箱是
一種存放垃圾的容器，又叫垃圾桶，
垃圾分類亭，一般是方形或長方形的，主要用于人們對各種垃圾的存放和收納，在一些學校、醫院、商場和影院等公共場所中，隨處可見垃圾桶。
3.現有的
垃圾箱在使用時，會在垃圾箱主體的底部表面設置排水孔，但由于排水孔內沒有設置任何的過濾裝置，導致一些體積較小的垃圾會隨著排出的污水直接流出，從而給后續垃圾的清理造成不便，且現有排水孔上沒有設置任何封堵結構，搬運垃圾箱時容易滴落污水，帶來不便，為此本發明提出一種垃圾箱。
技術實現要素：4.本發明的目的在于提供一種垃圾箱，以解決上述背景技術中提出的問題。
5.為實現上述目的，本發明提供如下技術方案：一種垃圾箱，包括垃圾桶主體，所述垃圾桶主體的底部開設有第一排水孔和第二排水孔，所述第一排水孔和第二排水孔內均安裝有過濾盤，所述過濾盤的內壁固定有過濾網，所述第一排水孔和第二排水孔的內壁上均固定有兩個拆裝端塊，所述過濾盤的表面開設有與拆裝端塊相對應的環形槽，且過濾盤的底部表面對稱開設有兩個與拆裝端塊相對應的拆裝缺口，所述拆裝缺口與環形槽相通，所述拆裝端塊與過濾盤之間設有卡合連接機構，所述垃圾桶主體的底部表面相對于第一排水孔和第二排水孔的一側均設有封堵結構。
6.優選的，所述卡合連接機構包括對稱設置在過濾盤內部的兩個彈簧槽，所述彈簧槽的端部通過彈簧連接有伸縮卡珠，所述伸縮卡珠的頂端貫穿至環形槽的內側，所述拆裝端塊的端部表面開設有與伸縮卡珠相對應的限位卡槽。
7.優選的，
.燈箱，所述過濾盤的內部還對稱開設有兩個圓柱形內槽，且圓柱形內槽的內部設置有圓柱形內滑塊，所述圓柱形內滑塊卡在圓柱形內槽的頂端內壁上，所述過濾盤的底部表面對稱設置有兩個l形塊，且兩個所述l形塊的端部分別貫穿至兩個圓柱形內槽的內部與圓柱形內滑塊相固定。
8.優選的，所述圓柱形內槽的頂端內壁設有與過濾盤為一體式結構的內插塊，所述圓柱形內滑塊的頂部表面開設有與內插塊相對應的內插槽，所述內插塊插入至內插槽內，所述內插塊的表面設有環條，且內插槽內壁上開設有環槽。
9.優選的，所述封堵結構包括旋轉安裝在垃圾桶主體底部表面的封堵蓋，所述封堵蓋的頂部表面設有一體式的內塞，所述垃圾桶主體的底部表面相對于第一排水孔和第二排水孔的一側均開設有塞槽，所述內塞卡在塞槽內，所述內塞的表面設有一體式的環形密封凸起，所述塞槽和第一排水孔的內壁上均開設有與環形密封凸起相對應的環形密封槽。
10.優選的，所述垃圾桶主體的底部表面固定有截面呈t形結構的旋轉桿，所述封堵蓋
套在旋轉桿上。
11.優選的，所述封堵蓋的頂部表面相對于內塞的一側設有一體式的頂插塊，所述垃圾桶主體的底部表面相對于第一排水孔和第二排水孔的另一側以及塞槽的一側均開設有限位插槽，所述頂插塊卡在處于塞槽一側的限位插槽內。
12.優選的，所述頂插塊的表面設有一體式的卡環，所述限位插槽的內壁上開設有與卡環相對應的內壁卡槽。
13.與現有技術相比，本發明的有益效果是：
14.1、通過設置的過濾盤，可在第一排水孔和第二排水孔排污水期間污水中的垃圾起到一定的過濾作用，避免這些體積較小的垃圾隨著污水一起排出，從而給后續垃圾的清理帶來方便，同時過濾盤可以快速的完成拆卸和安裝，易于后續的清理維護。
15.2、通過設置由封堵蓋、內塞、環形密封凸起和環形密封槽等結構組成的封堵結構，使得操作人員在對垃圾箱進行搬運時，可通過封堵結構將垃圾箱主體底部的第一排水孔和第二排水孔封堵，
分類垃圾亭，從而防止垃圾箱主體內部的污水在搬運時到處滴落。
附圖說明

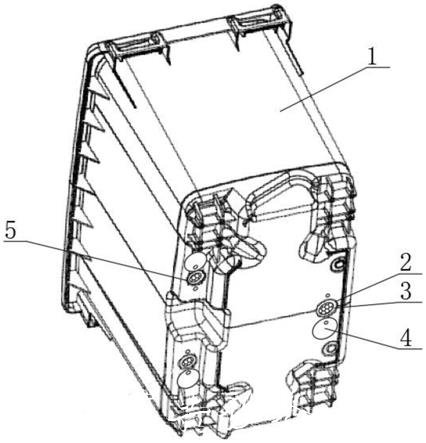

16.圖1為本發明的立體圖；
17.圖2為本發明封堵蓋和過濾盤的仰視圖；
18.圖3為本發明過濾盤與第一排水孔的連接剖視圖；
19.圖4為本發明過濾盤的俯視剖視圖；
20.圖5為本發明圖3中a區域的局部放大圖；
21.圖6為本發明圖3中b區域的局部放大圖；
22.圖中：1、垃圾箱主體；2、第一排水孔；3、過濾盤；4、封堵蓋；5、第二排水孔；6、拆裝缺口；7、l形塊；8、限位插槽；9、環形槽；10、拆裝端塊；11、環形密封槽；12、內塞；13、彈簧槽；14、伸縮卡珠；15、限位卡槽；16、圓柱形內槽；17、圓柱形內滑塊；18、內插塊；19、頂插塊；20、卡環；21、內壁卡槽；22、環形密封凸起；23、塞槽。
具體實施方式
23.下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。
24.實施例
25.請參閱圖1至圖6，本發明提供一種技術方案：一種垃圾箱，包括垃圾箱主體1，垃圾箱主體1的底部開設有第一排水孔2和第二排水孔5，用于箱內污水的排出，第一排水孔2和第二排水孔5內均安裝有過濾盤3，過濾盤3的內壁固定有過濾網，可在第一排水孔2和第二排水孔5排污水期間污水中的垃圾起到一定的過濾作用，避免這些體積較小的垃圾隨著污水一起排出，第一排水孔2和第二排水孔5的內壁上均固定有兩個拆裝端塊10，過濾盤3的表面開設有與拆裝端塊10相對應的環形槽9，且過濾盤3的底部表面對稱開設有兩個與拆裝端塊10相對應的拆裝缺口6，拆裝缺口6與環形槽9相通，拆裝端塊10與過濾盤3之間設有卡合
連接機構，垃圾箱主體1的底部表面相對于第一排水孔2和第二排水孔5的一側均設有封堵結構。
26.本實施例中，優選的，卡合連接機構包括對稱設置在過濾盤3內部的兩個彈簧槽13，彈簧槽13的端部通過彈簧連接有伸縮卡珠14，伸縮卡珠14的頂端貫穿至環形槽9的內側，拆裝端塊10的端部表面開設有與伸縮卡珠14相對應的限位卡槽15，使得過濾盤3可以快速的完成拆卸和安裝。
27.本實施例中，優選的，過濾盤3的內部還對稱開設有兩個圓柱形內槽16，且圓柱形內槽16的內部設置有圓柱形內滑塊17，圓柱形內滑塊17卡在圓柱形內槽16的頂端內壁上，過濾盤3的底部表面對稱設置有兩個l形塊7，且兩個l形塊7的端部分別貫穿至兩個圓柱形內槽16的內部與圓柱形內滑塊17相固定，使得操作人員在對過濾盤3拆卸時，可將l形塊7拉出，
太陽能垃圾桶，從而便于操作人員對過濾盤3的旋轉拆除，圓柱形內槽16的頂端內壁設有與過濾盤3為一體式結構的內插塊18，圓柱形內滑塊17的頂部表面開設有與內插塊18相對應的內插槽，圓柱形內滑塊17由橡膠材質構件，內插塊18插入至內插槽內，內插塊18的表面設有環條，且內插槽內壁上開設有環槽，使得圓柱形內滑塊17可順利通過內插塊18卡在圓柱形內槽16的頂端內壁上。
28.本實施例中，優選的，封堵結構包括旋轉安裝在垃圾箱主體1底部表面的封堵蓋4，封堵蓋4的頂部表面設有一體式的內塞12，垃圾箱主體1的底部表面相對于第一排水孔2和第二排水孔5的一側均開設有塞槽23，
戶外滾動燈箱，內塞12卡在塞槽23內，內塞12的表面設有一體式的環形密封凸起22，內塞12和環形密封凸起22均由氟橡膠材質構件，塞槽23和第一排水孔2的內壁上均開設有與環形密封凸起22相對應的環形密封槽11，垃圾箱主體1的底部表面固定有截面呈t形結構的旋轉桿，封堵蓋4套在旋轉桿上，封堵蓋4的頂部表面相對于內塞12的一側設有一體式的頂插塊19，垃圾箱主體1的底部表面相對于第一排水孔2和第二排水孔5的另一側以及塞槽23的一側均開設有限位插槽8，頂插塊19卡在處于塞槽23一側的限位插槽8內，頂插塊19的表面設有一體式的卡環20，頂插塊19和卡環20均由氟橡膠材質構件，限位插槽8的內壁上開設有與卡環20相對應的內壁卡槽21，使得操作人員在對垃圾箱進行搬運時，可通過封堵結構將垃圾箱主體1底部的第一排水孔2和第二排水孔5封堵。
29.本發明的工作原理及使用流程：當操作人員需要將過濾盤3安裝在第一排水孔2和第二排水孔5內時，先將多個過濾盤3從垃圾箱主體1的內側也就是第一排水孔2和第二排水孔5的上方，放入第一排水孔2和第二排水孔5的內部，在放入時致使拆裝缺口6與拆裝端塊10對齊，從而使得過濾盤3放入第一排水孔2和第二排水孔5內部后，拆裝端塊10會通過拆裝缺口6滑入環形槽9的內側，此時將過濾盤3旋轉九十度，在過濾盤3旋轉時，伸縮卡珠14的頂端會因拆裝端塊10的擠壓而逐漸被擠入彈簧槽13的內側，直至伸縮卡珠14的頂端可在彈簧槽13內側彈簧的作用下卡入限位卡槽15的內部，即可將拆裝端塊10卡在環形槽9內，從而快速的完成過濾盤3的安裝，使得第一排水孔2和第二排水孔5在排污水期間，過濾盤3可以對污水中的垃圾起到一定的過濾作用，避免這些體積較小的垃圾隨著污水一起排出，從而給后續垃圾的清理帶來方便，后續對過濾盤3進行拆除時，可先將l形塊7用力下拉，致使l形塊7將圓柱形內滑塊17下拉，致使內插塊18從內插槽內拔出，即可順利的將l形塊7下拉，此時再捏住兩個l形塊7對過濾盤3進行轉動，致使拆裝端塊10旋轉至拆裝缺口6的位置，然后將過濾盤3上推，即可將過濾盤3從垃圾箱主體1的內側拆下；
30.當操作人員需要對第一排水孔2和第二排水孔5進行封堵時，先將封堵蓋4用力下拉，致使頂插塊19從限位插槽8內拔出，并使得內塞12從塞槽23內拔出，即可順利的將封堵蓋4旋轉至第一排水孔2或者第二排水孔5的底部，此時將封堵蓋4用力上推，致使內塞12進入第一排水孔2或第二排水孔5的內側，且將頂插塊19推入第一排水孔2或第二排水孔5一側的限位插槽8內，并使得環形密封凸起22卡入環形密封槽11，且使得卡環20卡入內壁卡槽21內，即可完成第一排水孔2和第二排水孔5的封堵，使得垃圾箱主體1內側的污水不會漏出，從而給操作人員對垃圾箱主體1的搬運轉移帶來方便。
31.盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
