本實用新型涉及垃圾收集分類技術領域，特別涉及一種垃圾分類收集亭。

背景技術：

現有技術的垃圾收集亭結構簡單，功能單一，其已經無法適應垃圾分類智慧管理的應用，如何設計一種智能易用的垃圾分類收集亭正是本發明人所要解決的問題。

技術實現要素：

針對現有技術存在的不足，本實用新型的主要目的在于提供一種多功能的垃圾分類收集亭。

為實現上述目的，本實用新型提供了如下技術方案：一種垃圾分類收集亭，包括用于固定垃圾桶的固定基座以及設置在固定基座上方的架體，所述架體的頂部設置有頂板，所述頂板上設置有太陽能發電板以及蓄電池，所述架體上還設置有展示板，所述展示板上設置有與垃圾桶對應的標簽放置部以及與蓄電池連接的電子顯示屏，所述架體的頂部還設置有除臭系統，所述除臭系統包括藥箱以及與藥箱連通且分布在架體頂部的若干個噴淋頭。

優選的，所述固定基座包括設置在底部的金屬雕花板以及圍繞金屬雕花板設置的槽鋼框架。

優選的，所述頂板的下部設置有與蓄電池連接的監控?cái)z像頭以及l(fā)ed照明燈。

優選的，所述噴淋頭為霧化噴淋頭，所述藥箱內設置有除臭植物酶。

本實用新型相對于現有技術具有如下優點，其能夠解決治理垃圾定點投放以及過程中的異味問題，并針對垃圾投放行為實時監控，具備可追溯性，并配備有相應太陽能發電及儲能系統和led照明燈，預留標簽放置部用于放置標簽可作為垃圾分類區別標志，中間部分并配有電子顯示屏一面起到宣傳引導作用，底部選用防滑抗腐蝕的金屬雕花板、安裝基礎部分由槽鋼按照網格設計進行焊接固定，并在四角打入膨脹螺栓進行固定，確保承重能力及固定效果，其中除臭系統包括藥箱以及與藥箱連通且分布在架體頂部的若干個噴淋頭，噴淋頭為霧化噴淋頭，所述藥箱內設置有除臭植物酶，霧化噴零頭能夠噴射出無色無味，對人體無害的除臭植物酶，并且用肉眼看不到，美化了環境，避免了異味。

附圖說明

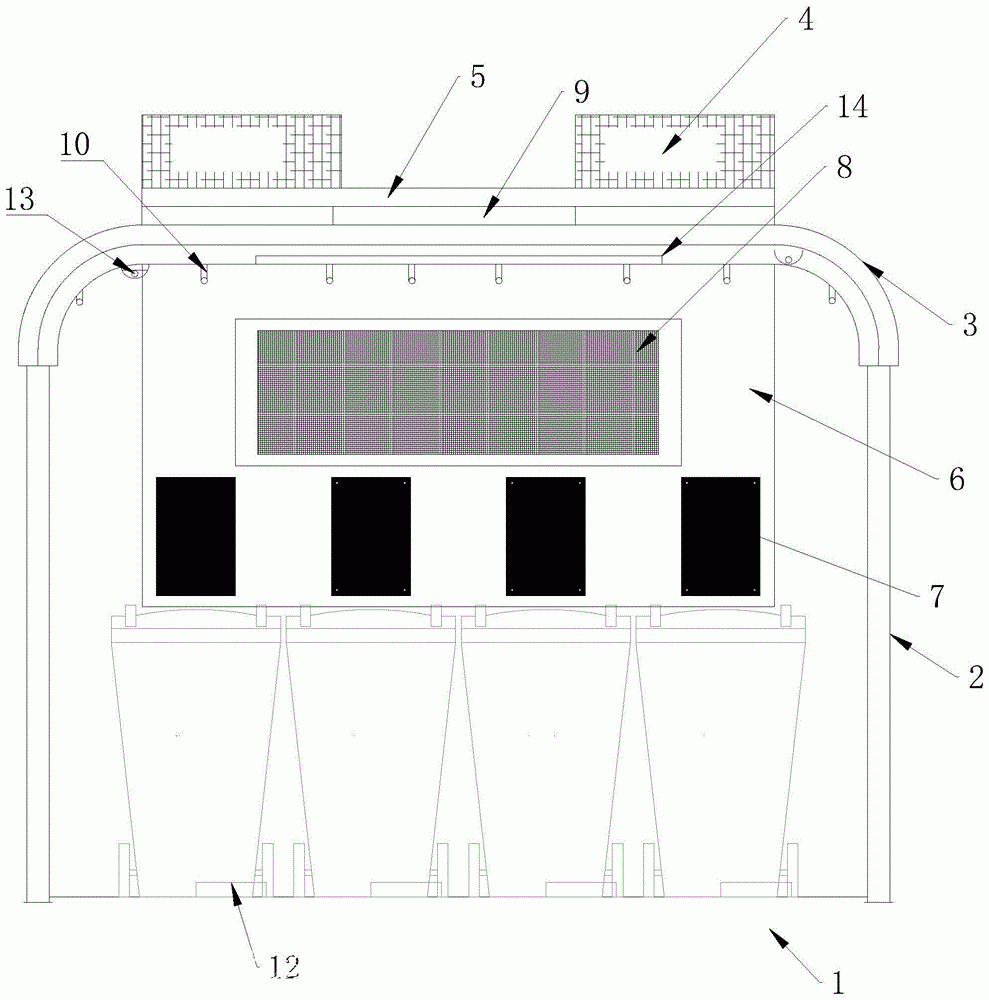

圖1為本實用新型的一種垃圾分類收集亭的結構示意圖；

圖2為本實用新型的一種垃圾分類收集亭的截面圖。

圖中：1、固定基座；2、架體；3、頂板；4、太陽能發電板；5、蓄電池；6、展示板；7、標簽放置部；8、電子顯示屏；9、藥箱；10、噴淋頭；11、金屬雕花板；12、槽鋼框架；13、監控?cái)z像頭；14、led照明燈。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1所示，一種垃圾分類收集亭，包括用于固定垃圾桶的固定基座1以及設置在固定基座1上方的架體2，所述架體2的頂部設置有頂板3，所述頂板3上設置有太陽能發電板4以及蓄電池5，所述架體2上還設置有展示板6，廣告垃圾箱，所述展示板6上設置有與垃圾桶對應的標簽放置部7以及與蓄電池5連接的電子顯示屏8，路牌，所述架體2的頂部還設置有除臭系統，所述除臭系統包括藥箱9以及與藥箱9連通且分布在架體2頂部的若干個噴淋頭10。

優選的，所述固定基座1包括設置在底部的金屬雕花板11以及圍繞金屬雕花板11設置的槽鋼框架12。

優選的，所述頂板3的下部設置有與蓄電池5連接的監控?cái)z像頭13以及l(fā)ed照明燈14。

優選的，所述噴淋頭10為霧化噴淋頭10，所述藥箱9內設置有除臭植物酶。

本方案的一種垃圾分類收集亭是結合霧化除臭系統的多功能收集亭，其能夠解決治理垃圾定點投放以及過程中的異味問題，并針對垃圾投放行為實時監控，具備可追溯性，并配備有相應太陽能發電及儲能系統和led照明燈14，候車亭廠家，預留標簽放置部7用于放置標簽可作為垃圾分類區別標志，中間部分并配有電子顯示屏8一面起到宣傳引導作用，底部選用防滑抗腐蝕的金屬雕花板11、安裝基礎部分由槽鋼按照網格設計進行焊接固定，并在四角打入膨脹螺栓進行固定，確保承重能力及固定效果，宣傳欄，其中除臭系統包括藥箱9以及與藥箱9連通且分布在架體2頂部的若干個噴淋頭10，噴淋頭10為霧化噴淋頭10，所述藥箱9內設置有除臭植物酶，霧化噴零頭能夠噴射出無色無味，對人體無害的除臭植物酶，并且用肉眼看不到，美化了環境，避免了異味。

以上所述僅是本實用新型的優選實施方式，本實用新型的保護范圍并不僅局限于上述實施例，凡屬于本實用新型思路下的技術方案均屬于本實用新型的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
