1.本實用新型涉及指
路牌技術領域，具體為
一種具備
監控測速的
路橋指
路牌。
背景技術：2.
指路牌，
分類垃圾亭，為方便市民出行、導示、辯分方向等，在道路兩旁或綠化帶上建設的交通設施，由于城市公交的日益發達，
指路牌已發展成為城市一個不可或缺的重要組成部分，速儀是用來測量車輛的行駛速度的儀器。
3.現在市場上的指路牌不能測速，不能照明和不夠穩固針對上述情況，在現有的指路牌基礎上進行技術創新，為此我們提出
一種具有照明和測速的功效，更加穩固和環保的具備
監控測速的
路橋指路牌。
4.針對上述問題，急需在原有指路牌的基礎上進行創新設計。
技術實現要素：5.本實用新型的目的在于提供一種具備監控測速的路橋指路牌，以解決上述背景技術中提出一般的指路牌不能測速，不能照明和不夠穩固的問題。
6.為實現上述目的，本實用新型提供如下技術方案：一種具備監控測速的路橋指路牌，包括架體和第二固定板，所述架體的上方安裝有太陽能電池板，且太陽能電池板的兩側安裝有蓄電池，所述蓄電池的中間位置安裝有轉軸，且轉軸的頂部安裝有第一固定板，并且第一固定板的上方安裝有測速探頭，所述第二固定板位于架體的下方，且第二固定板的兩側安裝有感應燈，并且第二固定板的底部安裝有電機，所述電機的中間位置安裝有立柱，
閱報欄燈箱，且立柱的外壁位置預留有螺紋孔，所述螺紋孔的兩側安裝有指路牌，且指路牌的內部安裝有亞克力板，并且亞克力板的外側安裝有合頁，所述立柱的底部安裝有支撐座，且支撐座的左側安裝有第一
垃圾箱，并且支撐座的右側安裝有第二
垃圾箱。
7.優選的，所述測速探頭通過轉軸與架體之間構成轉動連接，并且架體與太陽能電池板之間為卡合連接。
8.優選的，所述架體與感應燈之間為膠水粘接，且感應燈關于第二固定板的中軸線對稱設置。
9.優選的，所述立柱與螺紋孔之間為焊接連接，且路牌與螺紋孔之間為螺紋連接。
10.優選的，所述亞克力板通過合頁與指路牌構成開合結構，且指路牌關于立柱的中軸線對稱設置。
11.優選的，所述立柱與支撐座之間為焊接連接，且第一垃圾箱與第二垃圾箱垂直于支撐座。
12.與現有技術相比，本實用新型的有益效果如下：
13.1.本實用新型通過太陽能電池板為測速探頭蓄電池蓄電的設置，即環保又節省電力，能夠在夜晚的時候，經過太陽能電池板蓄電后的電機打開感應燈，可以照亮地面，為人們提供照明的功效；
14.2.本實用新型通過且指路牌與螺紋孔的設置可以使得指路牌，在使用的時候安裝方便，節省了很多效率，并且讓指路牌更加穩固，可以第一時間打開亞克力板，有效的提高了更換指示牌內容的速度；
15.3.本實用新型通過能夠方便人們需求在合適位置設計了第一垃圾箱與第二垃圾箱，能夠為人們提供了方便，也保護了城市的環境。
附圖說明

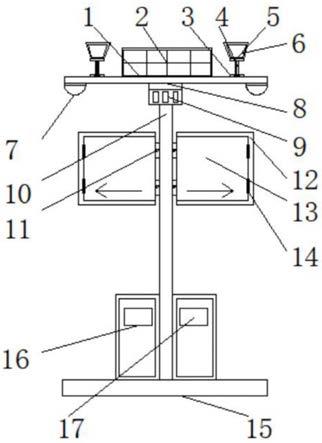

16.圖1為本實用新型正視剖面結構示意圖；
17.圖2為本實用新型指路牌俯視結構示意圖；
18.圖3為本實用新型太陽能電池板側視結構示意圖。
19.圖中：1、架體；2、太陽能電池板；3、蓄電池；4、轉軸；5、第一固定板；6、測速探頭；7、感應燈；8、第二固定板；9、電機；10、立柱；11、螺紋孔；12、指路牌；13、亞克力板；14、合頁；15、支撐座；16、第一垃圾箱；17、第二垃圾箱。
具體實施方式
20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
21.請參閱圖1
?
3，本實用新型提供一種技術方案：一種具備監控測速的路橋指路牌，包括架體1和第二固定板8，
垃圾箱，架體1的上方安裝有太陽能電池板2，且太陽能電池板2的兩側安裝有蓄電池3，蓄電池3的中間位置安裝有轉軸4，且轉軸4的頂部安裝有第一固定板5，并且第一固定板5的上方安裝有測速探頭6，第二固定板8位于架體1的下方，且第二固定板8的兩側安裝有感應燈7，并且第二固定板8的底部安裝有電機9，電機9的中間位置安裝有立柱10，且立柱10的外壁位置預留有螺紋孔11，螺紋孔11的兩側安裝有指路牌12，且指路牌12的內部安裝有亞克力板13，并且亞克力板13的外側安裝有合頁14，立柱10的底部安裝有支撐座15，且支撐座15的左側安裝有第一垃圾箱16，并且支撐座15的右側安裝有第二垃圾箱17。
22.進一步的，測速探頭6通過轉軸4與架體1之間構成轉動連接，并且架體1與太陽能電池板2之間為卡合連接，這樣的設置能夠使得設備運行時利用太陽能電池板2為測速探頭6蓄電池3蓄電，即環保又節省電，
23.進一步的，架體1與感應燈7之間為膠水粘接，且感應燈7關于第二固定板8的中軸線對稱設置，這樣的設置能夠在夜晚的時候，自動打開感應燈7，可以照亮地面，為人們提供照明的功效；
24.進一步的，立柱10與螺紋孔11之間為焊接連接，且指路牌12與螺紋孔11之間為螺紋連接，這樣的設置可以使得指路牌12在使用的時候安裝方便，讓指路牌12更加穩固；
25.進一步的，亞克力板13通過合頁14與指路牌12構成開合結構，且指路牌12關于立柱10的中軸線對稱設置，這樣的設置能夠讓用戶使用指路牌12的時候可以第一時間打開亞克力板13，有效的提高了時間效率；
26.進一步的，立柱10與支撐座15之間為焊接連接，且第一垃圾箱16與第二垃圾箱17
垂直于支撐座15，這樣的設置，能夠方便人們需求在合適位置設計了第一垃圾箱16與第二垃圾箱17，為人們提供了方便，也保護了城市的環境。
27.工作原理：在使用該具備監控測速的路橋指路牌時，首先，架體1上的太陽能電池板2受到陽光進行運作，測速探頭6的底部的蓄電池3也在進行儲存電力，隨即測速探頭6下方的第一固定板5通過轉軸4可以進行轉動，可以全方面的對來往車輛進行測速，第二固定板8的下方連接著電機9，通過電機9的運行，架體1兩側的感應燈7可以在夜幕來臨的時候提供照明效果；
28.接著，立柱10的兩側通過螺紋孔11對指路牌12進行了螺紋連接，可以加強指路牌12的穩定性，然后指路牌12的上方亞克力板13通過合頁14可以進行對指路牌12上內容調整，立柱10的下方安裝有著穩定效果的支撐座15，上方安裝的第一垃圾箱16與第二垃圾箱17可以給街上的人們提供方便，這就是該具備監控測速的路橋指路牌的工作原理。
29.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，
垃圾收集亭，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
技術特征：1.一種具備監控測速的路橋指路牌，包括架體(1)和第二固定板(8)，其特征在于：所述架體(1)的上方安裝有太陽能電池板(2)，且太陽能電池板(2)的兩側安裝有蓄電池(3)，所述蓄電池(3)的中間位置安裝有轉軸(4)，且轉軸(4)的頂部安裝有第一固定板(5)，并且第一固定板(5)的上方安裝有測速探頭(6)，所述第二固定板(8)位于架體(1)的下方，且第二固定板(8)的兩側安裝有感應燈(7)，并且第二固定板(8)的底部安裝有電機(9)，所述電機(9)的中間位置安裝有立柱(10)，且立柱(10)的外壁預留有螺紋孔(11)，所述螺紋孔(11)的兩側安裝有指路牌(12)，且指路牌(12)的內部安裝有亞克力板(13)，并且亞克力板(13)的外側安裝有合頁(14)，所述立柱(10)的底部安裝有支撐座(15)，且支撐座(15)的外壁左側安裝有第一垃圾箱(16)，并且支撐座(15)的右側安裝有第二垃圾箱(17)。2.根據權利要求1所述的一種具備監控測速的路橋指路牌，其特征在于：所述測速探頭(6)通過轉軸(4)與架體(1)構成轉動結構，且架體(1)與太陽能電池板(2)之間為卡合連接。3.根據權利要求1所述的一種具備監控測速的路橋指路牌，
戶外廣告燈箱，其特征在于：所述架體(1)與感應燈(7)之間為膠水粘接，且感應燈(7)關于第二固定板(8)的中軸線對稱設置。4.根據權利要求1所述的一種具備監控測速的路橋指路牌，其特征在于：所述立柱(10)與螺紋孔(11)之間為焊接連接，且螺紋孔(11)與指路牌(12)之間為螺紋連接。5.根據權利要求1所述的一種具備監控測速的路橋指路牌，其特征在于：所述亞克力板(13)通過合頁(14)與指路牌(12)構成開合結構，且指路牌(12)關于立柱(10)的中軸線對稱設置。6.根據權利要求1所述的一種具備監控測速的路橋指路牌，其特征在于：所述立柱(10)與支撐座(15)之間為焊接連接，且支撐座(15)與第一垃圾箱(16)之間為相互垂直設置。
技術總結本實用新型屬于指路牌技術領域，尤其為一種具備監控測速的路橋指路牌，包括架體和第二固定板，所述架體的上方安裝有太陽能電池板，且太陽能電池板的兩側安裝有蓄電池，所述蓄電池的中間位置安裝有轉軸，且轉軸的頂部安裝有第一固定板，并且第一固定板的上方安裝有測速探頭，所述第二固定板位于架體的下方，且第二固定板的兩側安裝有感應燈，并且第二固定板的底部安裝有電機，所述發電機的中間位置安裝有立柱，且立柱的外壁位置預留有螺紋孔，所述螺紋孔的兩側安裝有指路牌，且指路牌的內部安裝有亞克力板，并且亞克力板的外側安裝有合頁。該具備監控測速的路橋指路牌，與現有的指路牌相比，具有照明和測速的功效，更加穩固和環保。更加穩固和環保。更加穩固和環保。
