1.本實用新型涉及
一種廣告燈箱，特別涉及
一種改進的
廣告燈箱，屬于廣告
燈箱領域。
背景技術：2.廣告
燈箱又叫燈箱海報，是一種用于宣傳推廣產品、服務的廣告展示裝置。為了推廣產品、服務，
廣告燈箱被設置在各種公眾場合，持續性的滾動展示廣告內容?，F(xiàn)有的
廣告燈箱的結構大都包括一個封閉的外部殼體，殼體內設有能夠循環轉動展示的廣告布，
學校宣傳欄，使得在一定范圍內的不特定人群能夠觀察到滾動的廣告內容。但是，現有的廣告燈箱的展示方式單一，通常是采用單一的向著特定的方向滾動的廣告布，展示窗口單一，內容單調，展示的內容收到限制。
技術實現要素：3.本實用新型廣告燈箱公開了新的方案，采用橫向滾動廣告單元與縱向滾動廣告單元相結合來在不同的展示窗口同步滾動展示不同或相同廣告內容的廣告燈箱方案，解決了現有同類產品展示方式單一，展示內容單調、有限的問題。
4.本實用新型廣告燈箱包括燈箱箱體，燈箱箱體的底部設有萬向輪部件組，燈箱箱體包括下部的設備箱體、上部的展示箱體，設備箱體內設有雙軸電機，展示箱體上設有橫向滾動廣告窗口、縱向滾動廣告窗口，橫向滾動廣告窗口內的橫向滾動廣告單元室設有橫向滾動廣告單元，橫向滾動廣告單元包括橫向滾動機構，
學校宣傳欄，橫向滾動機構與雙軸電機的一端輸出軸傳動連接，雙軸電機通過橫向滾動機構驅動橫向滾動廣告單元運轉，縱向滾動廣告窗口內的縱向滾動廣告單元室設有縱向滾動廣告單元，縱向滾動廣告單元包括縱向滾動機構，縱向滾動機構與雙軸電機的另一端輸出軸傳動連接，雙軸電機通過縱向滾動機構驅動縱向滾動廣告單元運轉。
5.進一步，本方案的橫向滾動機構包括設在橫向滾動廣告單元室內的角端的橫向滾動立軸，橫向滾動立軸上繞設有橫向滾動廣告布，橫向滾動廣告單元室內的角端的橫向滾動立軸中的一橫向滾動立軸向下伸入設備箱體的一端上設有橫向滾動立軸錐齒輪，橫向滾動立軸錐齒輪與雙軸電機的一端輸出軸上的橫向滾動錐齒輪傳動嚙合，雙軸電機通過上述一橫向滾動立軸驅動橫向滾動廣告布運轉。
6.縱向滾動機構包括設在縱向滾動廣告單元室內的角端的縱向滾動橫軸，縱向滾動橫軸上繞設有縱向滾動廣告布，縱向滾動廣告單元室內的角端的縱向滾動橫軸中的一縱向滾動橫軸的一端通過縱向傳動帶與雙軸電機的另一端輸出軸傳動連接，雙軸電機通過上述一縱向滾動橫軸驅動縱向滾動廣告布運轉。
7.更進一步，本方案的橫向滾動廣告單元室的下方的展示箱體內還設有橫向反轉滾動廣告單元室，橫向反轉滾動廣告單元室內設有橫向反轉滾動廣告單元，橫向反轉滾動廣告單元包括橫向反轉滾動機構，橫向反轉滾動機構包括設在橫向反轉滾動廣告單元室內的
角端的橫向滾動立軸套，橫向滾動立軸套套設在對應的橫向滾動立軸上，橫向滾動立軸套上繞設有橫向反轉滾動廣告布，橫向反轉滾動廣告單元室內的角端的橫向滾動立軸套中的一橫向滾動立軸套向下伸入設備箱體的一端上設有橫向滾動立軸套錐齒輪，橫向滾動立軸套錐齒輪通過傳動錐齒輪與橫向滾動立軸錐齒輪傳動連接，雙軸電機通過上述一橫向滾動立軸套驅動橫向反轉滾動廣告布沿與橫向滾動廣告布運轉方向相反的方向同步運轉。
8.再進一步，本方案的橫向滾動廣告單元室設在展示箱體內的上部，縱向滾動廣告單元室設在展示箱體內的中部，橫向反轉滾動廣告單元室設在展示箱體內的下部。
9.再進一步，本方案的橫向滾動廣告單元室、縱向滾動廣告單元室、橫向反轉滾動廣告單元室內還設有霓虹燈。
10.又進一步，本方案的展示箱體的頂部設有光伏充電板，設備箱體內的底部設有蓄電池，光伏充電板與蓄電池電連接，蓄電池與雙軸電機、霓虹燈電連接。
11.進一步，本方案的萬向輪部件組包括設在燈箱箱體底部的角端上的多個萬向輪部件，萬向輪部件包括萬向輪，萬向輪通過萬向輪連桿與燈箱箱體的底部連接，萬向輪連桿與承載平板的中央固定連接，
不銹鋼宣傳欄，承載平板的角端上設有上下向的內螺紋通道，內螺紋通道與支腳螺桿形成內外螺紋連接，通過調整支腳螺桿與內螺紋通道的相對位置來?yè)纹鸹蚍畔氯f(wàn)向輪。
12.本實用新型廣告燈箱采用橫向滾動廣告單元與縱向滾動廣告單元相結合來在不同的展示窗口同步滾動展示不同或相同廣告內容的廣告燈箱方案，具有展示方式多樣，展示內容具有可擴展性，廣告效果更佳的特點。
附圖說明

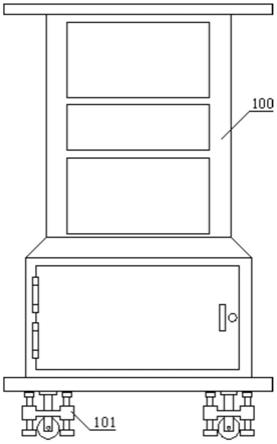

13.圖1是廣告燈箱的主視示意圖。
14.圖2是廣告燈箱的俯視示意圖。
15.圖3是廣告燈箱的主視內部示意圖。
16.圖4是廣告燈箱內部傳動機構的示意圖。
17.圖5是設備箱體的內部示意圖。
18.圖6是展示箱體的內部示意圖。
19.圖7是萬向輪部件的示意圖。
20.其中，100是燈箱箱體，101是萬向輪部件，200是設備箱體，210是雙軸電機，211是橫向滾動錐齒輪，220是蓄電池，300是展示箱體，301是光伏充電板，302是橫向滾動廣告單元室，303是縱向滾動廣告單元室，304是橫向反轉滾動廣告單元室，310是橫向滾動機構，311是橫向滾動立軸，312是橫向滾動立軸錐齒輪，313是橫向滾動廣告布，320是縱向滾動機構，321是縱向滾動橫軸，322是縱向滾動廣告布，323是縱向傳動帶，330是橫向反轉滾動機構，331是橫向滾動立軸套，332是橫向滾動立軸套錐齒輪，333是傳動錐齒輪，334是橫向反轉滾動廣告布，410是萬向輪，420是萬向輪連桿，430是承載平板，431是內螺紋通道，440是支腳螺桿。
具體實施方式
21.如圖1、3、4所示，本實用新型廣告燈箱包括燈箱箱體，燈箱箱體的底部設有萬向輪
部件組，燈箱箱體包括下部的設備箱體、上部的展示箱體，設備箱體內設有雙軸電機，展示箱體上設有橫向滾動廣告窗口、縱向滾動廣告窗口，橫向滾動廣告窗口內的橫向滾動廣告單元室設有橫向滾動廣告單元，橫向滾動廣告單元包括橫向滾動機構，橫向滾動機構與雙軸電機的一端輸出軸傳動連接，雙軸電機通過橫向滾動機構驅動橫向滾動廣告單元運轉，縱向滾動廣告窗口內的縱向滾動廣告單元室設有縱向滾動廣告單元，縱向滾動廣告單元包括縱向滾動機構，縱向滾動機構與雙軸電機的另一端輸出軸傳動連接，雙軸電機通過縱向滾動機構驅動縱向滾動廣告單元運轉。上述方案采用橫向滾動廣告單元與縱向滾動廣告單元相結合來在不同的展示窗口同步滾動展示不同或相同廣告內容的廣告燈箱方案，能夠利用橫向滾動的廣告布循環展示例如廣告的主體內容，并同步利用縱向滾動的廣告布展示例如聯系方式、購買方式等信息，
黨建宣傳欄，可同時利用橫向、縱向的滾動循環展示的方式展示多樣化的廣告信息，提高了廣告燈箱吸引潛在客戶的能力，具有較好的廣告效果。
22.為了實現橫向滾動機構與縱向滾動機構同步滾動展示的功能，簡化驅動機構，如圖4、5、6所示，本方案的橫向滾動機構包括設在橫向滾動廣告單元室內的角端的橫向滾動立軸，橫向滾動立軸上繞設有橫向滾動廣告布，橫向滾動廣告單元室內的角端的橫向滾動立軸中的一橫向滾動立軸向下伸入設備箱體的一端上設有橫向滾動立軸錐齒輪，橫向滾動立軸錐齒輪與雙軸電機的一端輸出軸上的橫向滾動錐齒輪傳動嚙合，雙軸電機通過上述一橫向滾動立軸驅動橫向滾動廣告布運轉。縱向滾動機構包括設在縱向滾動廣告單元室內的角端的縱向滾動橫軸，縱向滾動橫軸上繞設有縱向滾動廣告布，縱向滾動廣告單元室內的角端的縱向滾動橫軸中的一縱向滾動橫軸的一端通過縱向傳動帶與雙軸電機的另一端輸出軸傳動連接，雙軸電機通過上述一縱向滾動橫軸驅動縱向滾動廣告布運轉。采用以上驅動機構，僅使用一臺電機即可實現同時同步驅動橫向滾動廣告單元、縱向滾動廣告單元運轉，簡化了機構，提高了效率。
23.基于以上方案，為了在廣告主體信息比較多時，便于潛在的客戶快速掌握廣告的全部?jī)?nèi)容，本方案還公開了一種同步反向滾動展示的方式，如圖3、4、5、6所示，本方案的橫向滾動廣告單元室的下方的展示箱體內還設有橫向反轉滾動廣告單元室，橫向反轉滾動廣告單元室內設有橫向反轉滾動廣告單元，橫向反轉滾動廣告單元包括橫向反轉滾動機構，橫向反轉滾動機構包括設在橫向反轉滾動廣告單元室內的角端的橫向滾動立軸套，橫向滾動立軸套套設在對應的橫向滾動立軸上，橫向滾動立軸套上繞設有橫向反轉滾動廣告布，橫向反轉滾動廣告單元室內的角端的橫向滾動立軸套中的一橫向滾動立軸套向下伸入設備箱體的一端上設有橫向滾動立軸套錐齒輪，橫向滾動立軸套錐齒輪通過傳動錐齒輪與橫向滾動立軸錐齒輪傳動連接，
宣傳欄，雙軸電機通過上述一橫向滾動立軸套驅動橫向反轉滾動廣告布沿與橫向滾動廣告布運轉方向相反的方向同步運轉。以上方案采用嵌套軸齒輪傳動的方式實現同步反向滾動展示的方案，簡化了傳動機構，縮減了傳動機構占用的空間，使得潛在的客戶在觀看橫向滾動廣告布后半部分內容的同時通過橫向反轉滾動廣告布輕松的回顧公告布前半部分內容，進行對比參照，降低了掌握廣告內容的難度，使得潛在的客戶更容易接受廣告的內容，進一步提高了廣告燈箱的宣傳效率和吸引潛在客戶的能力。
24.為了提高傳動機構的效率，如圖4所示，本方案的橫向滾動廣告單元室設在展示箱體內的上部，縱向滾動廣告單元室設在展示箱體內的中部，橫向反轉滾動廣告單元室設在展示箱體內的下部。同時，為了進一步提高廣告展示吸引潛在客戶的能力，本方案的橫向滾
動廣告單元室、縱向滾動廣告單元室、橫向反轉滾動廣告單元室內還設有霓虹燈。
25.為了進一步實現節約能源的技術目的，如圖2、5所示，本方案的展示箱體的頂部設有光伏充電板，設備箱體內的底部設有蓄電池，光伏充電板與蓄電池電連接，蓄電池與雙軸電機、霓虹燈電連接。
26.為了滿足廣告燈箱便于移動以及穩定性的要求，如圖1、7所示，本方案的萬向輪部件組包括設在燈箱箱體底部的角端上的多個萬向輪部件，萬向輪部件包括萬向輪，萬向輪通過萬向輪連桿與燈箱箱體的底部連接，萬向輪連桿與承載平板的中央固定連接，承載平板的角端上設有上下向的內螺紋通道，內螺紋通道與支腳螺桿形成內外螺紋連接，通過調整支腳螺桿與內螺紋通道的相對位置來?yè)纹鸹蚍畔氯f(wàn)向輪，即向下旋轉推進支腳螺桿來?yè)纹鹑f(wàn)向輪，此時廣告燈箱處于穩定狀態，向上旋轉縮回支腳螺桿來放下萬向輪，此時廣告燈箱處于可移動狀態。
27.本方案公開的機構、零部件、系統等除有特別說明外，均可以采用本領域公知的通用、慣用的方案實現。本方案廣告燈箱并不限于具體實施方式中公開的內容，實施例中出現的技術方案可以基于本領域技術人員的理解而延伸，本領域技術人員根據本方案結合公知常識作出的簡單替換方案也屬于本方案的范圍。
