1.本實用新型涉及
收集箱設備技術領域，尤其涉及一種基于物
聯網的
垃圾收集箱。
背景技術：2.在多數情況下，普通家庭產的一般
垃圾是在一個星期規定的時間，倒在設于路邊等處的指定垃圾收集場所，由垃圾收集車收集這些垃圾，運至焚燒場焚燒處理，這種垃圾收集場所，雖然如上所述，指定路邊等特定的場所，但常常是設置垃圾收集箱的場所，以便于使收集的垃圾不分散，并指明收集的場所，作為這種垃圾收集箱，過去有將周圍完全封閉、設有垃圾出入用的門的容器狀的形式，或只將上表面作成開放面而周圍圍起來的形狀等各種形式。這些垃圾收集箱經常放置在收集場所，因此，近年來，在家庭產的垃圾量增加后，這種垃圾收集箱作成大小如深度達1～2m、長度方向的寬度2～3m左右的大型收集箱。
3.專利號cn209777338u的公布了一種垃圾收集箱，包括底座，所述底座頂部安裝有
垃圾箱，所述
垃圾箱兩端對稱設置有第一固定板，所述垃圾箱一側固定有與第一固定板相連的第二固定板，所述第一固定板頂部豎直設置有支桿，所述支桿頂端之間水平固定有與垃圾箱對應的擋雨板，本實用新型一種基于物
聯網的垃圾收集箱，當垃圾堆放至距離紅外感應探頭較近時，紅外感應探頭將收集信號，生成脈沖信號，
滾動燈箱，其后脈沖信號傳給主控器，主控器判斷后通知光纖收發器，將要發送的電信號轉換成光信號，并發送出去，同時，能將接收到的光信號轉換成電信號，輸入到保潔人員的手機接收端，使得保潔人員能夠第一時間掌握垃圾收集箱的使用狀況，以便進行及時清理。
4.現有技術的有以下缺點：1、收集箱需要不定期進行電力補充，無法實現電力的自給自足；2、收集完畢后，不好對收集箱內的垃圾進行清理，為此，我們提出一種基于物聯網的垃圾收集箱。
技術實現要素：5.本實用新型提供一種基于物聯網的垃圾收集箱，旨在使用物聯網的垃圾收集箱時，可以推動收集箱將垃圾收集箱推動到合適的位置后將萬向輪剎住，使收集箱固定，
太陽能垃圾桶，通過安裝在支板上的太陽能板將光能轉化為電能儲存在蓄電池中，能源自給自足，在戶外對垃圾進行收集時，能夠使用太陽能作為電源，提高了收集箱的使用續航時間，提高了收集箱的實用性，
垃圾分類亭，將垃圾從垃圾收集口放入收集箱中，紅外感測器發射的紅外線通過信號檢測口對垃圾的高度進行感應，當垃圾收集倉中的垃圾堆積到一定高度時，紅外感測器受到感應，將電信號傳遞給光纖收發器，光纖收發器將電信號轉化為光信號傳遞給垃圾處理人員，垃圾處理人員出收集箱中的垃圾進行清理時，拉動拉把，將密閉門打開，打開正反電機，通過動力輥和從動輥的轉動將第一收集倉和第二收集倉移出，就可以對收集倉中的垃圾進行清理，操作簡單，便于清理人員進行清理。
6.本實用新型提供的具體技術方案如下：
7.本實用新型提供的一種基于物聯網的垃圾收集箱，包括收集箱外殼，所述收集箱
外殼頂部固定連接有支板，所述支板頂部安裝有太陽能板，且所述支板和太陽能板設置有兩組，所述收集箱外殼頂部開設有槽口，所述槽口內活動連接有煙灰收集倉，所述收集箱外殼底部安裝有可剎萬向輪，所述收集箱外殼內安裝有第一收集倉和第二收集倉，所述第一收集倉和第二收集倉之間的空隙設置有信號收發倉，所述信號收發倉底部安裝有蓄電池，所述信號收發倉遠離蓄電池一側固定連接有光纖收發器，所述收集箱外殼內側表面固定連接有紅外感測器。
8.可選的，所述第一收集倉一側表面開設有信號檢測口，
垃圾箱，所述信號檢測口的高度與紅外感測器的高度相同。
9.可選的，所述收集箱外殼底部安裝有正反電機，所述正反電機的動力輸出端連接有動力輥的動力輸入端，所述收集箱外殼底部安裝有從動輥，所述動力輥與從動輥頂部與第一收集倉和第二收集倉活動連接。
10.可選的，所述收集箱外殼表面開設有垃圾收集口，所述垃圾收集口頂部安裝有遮雨板。
11.可選的，所述收集箱外殼表面安裝有合頁，所述收集箱外殼通過合頁與密閉門鉸接，所述密閉門一側表面安裝有拉把。
12.可選的，所述正反電機、光纖收發器和紅外感測器的電力輸入端連接有蓄電池的電力輸出端。
13.本實用新型的有益效果如下：
14.本實用新型實施例提供一種基于物聯網的垃圾收集箱：
15.1、使用物聯網的垃圾收集箱時，可以推動收集箱將垃圾收集箱推動到合適的位置后將萬向輪剎住，使收集箱固定，通過安裝在支板上的太陽能板將光能轉化為電能儲存在蓄電池中，能源自給自足，在戶外對垃圾進行收集時，能夠使用太陽能作為電源，提高了收集箱的使用續航時間，提高了收集箱的實用性。
16.2、將垃圾從垃圾收集口放入收集箱中，紅外感測器發射的紅外線通過信號檢測口對垃圾的高度進行感應，當垃圾收集倉中的垃圾堆積到一定高度時，紅外感測器受到感應，將電信號傳遞給光纖收發器，光纖收發器將電信號轉化為光信號傳遞給垃圾處理人員，垃圾處理人員出收集箱中的垃圾進行清理時，拉動拉把，將密閉門打開，打開正反電機，通過動力輥和從動輥的轉動將第一收集倉和第二收集倉移出，就可以對收集倉中的垃圾進行清理，操作簡單，便于清理人員進行清理。
附圖說明
17.為了更清楚地說明本實用新型實施例中的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

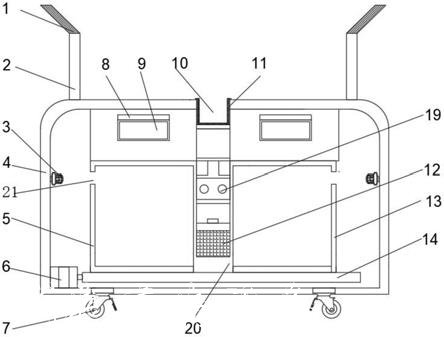

18.圖1為本實用新型實施例的一種基于物聯網的垃圾收集箱的整體結構示意圖；
19.圖2為本實用新型實施例的一種基于物聯網的垃圾收集箱的側視圖的結構示意圖；
20.圖中：1、太陽能板；2、支板；3、紅外感測器；4、收集箱外殼；5、第一收集倉；6、正反
電機；7、可剎萬向輪；8、遮雨板；9、垃圾收集口；10、槽口；11、煙灰收集口；12、蓄電池；13、第二收集倉；14、動力輥；15、從動輥；16、合頁；17、密閉門；18、拉把；19、光纖收發器；20、信號收發倉；21、信號檢測口。
具體實施方式
21.為了使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型作進一步地詳細描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。
22.下面將結合圖1～圖2對本實用新型實施例的一種基于物聯網的垃圾收集箱進行詳細的說明。
23.參考圖1～圖2所示，本實用新型實施例提供的一種基于物聯網的垃圾收集箱，包括收集箱外殼4，所述收集箱外殼4頂部固定連接有支板2，所述支板2頂部安裝有太陽能板1，且所述支板2和太陽能板1設置有兩組，所述收集箱外殼4頂部開設有槽口10，所述槽口10內活動連接有煙灰收集倉11，所述收集箱外殼4底部安裝有可剎萬向輪7，所述收集箱外殼4內安裝有第一收集倉5和第二收集倉13，所述第一收集倉5和第二收集倉13之間的空隙設置有信號收發倉20，所述信號收發倉20底部安裝有蓄電池12，所述信號收發倉20遠離蓄電池12一側固定連接有光纖收發器19，所述收集箱外殼4內側表面固定連接有紅外感測器3。
24.示例的，使用物聯網的垃圾收集箱時，可以推動收集箱將垃圾收集箱推動到合適的位置后將可剎萬向輪7剎住，使收集箱固定，通過安裝在支板2上的太陽能板1將光能轉化為電能儲存在蓄電池12中，能源自給自足，在戶外對垃圾進行收集時，能夠使用太陽能作為電源，提高了收集箱的使用續航時間，提高了收集箱的實用性，將垃圾從垃圾收集口9放入收集箱中，紅外感測器3發射的紅外線通過信號檢測口21對垃圾的高度進行感應，當垃圾收集倉中的垃圾堆積到一定高度時，紅外感測器3受到感應，將電信號傳遞給光纖收發器19，光纖收發器19將電信號轉化為光信號傳遞給垃圾處理人員。
25.參考圖1所示，所述第一收集倉5一側表面開設有信號檢測口21，所述信號檢測口21的高度與紅外感測器3的高度相同。
26.示例的，紅外感測器3發射的紅外線可以通過信號檢測口21照射進入收集倉內部以便對垃圾的高度進行感測。
27.參考圖1所示，所述收集箱外殼4底部安裝有正反電機6，所述正反電機6的動力輸出端連接有動力輥14的動力輸入端，所述收集箱外殼4底部安裝有從動輥15，所述動力輥14與從動輥15頂部與第一收集倉5和第二收集倉13活動連接。
28.示例的，打開正反電機6，通過動力輥14和從動輥15的轉動將第一收集5倉和第二收集倉13移出，就可以對收集倉中的垃圾進行清理，操作簡單，便于清理人員進行清理。
29.參考圖1所示，所述收集箱外殼4表面開設有垃圾收集口9，所述垃圾收集口9頂部安裝有遮雨板8。
30.示例的，防止垃圾收集倉中積水，濕垃圾發酵氣味散出。
31.參考圖1所示，所述收集箱外殼4表面安裝有合頁16，所述收集箱外殼4通過合頁16與密閉門17鉸接，所述密閉門17一側表面安裝有拉把18。
32.示例的，垃圾處理人員對收集箱中的垃圾進行清理時，拉動拉把18，就可以將密閉門17打開。
33.參考圖1所示，所述正反電機6、光纖收發器19和紅外感測器3的電力輸入端連接有蓄電池12的電力輸出端。
34.示例的，能夠智能感應垃圾的堆積情況，方便工作人員進行處理。
35.使用時，使用物聯網的垃圾收集箱時，可以推動收集箱將垃圾收集箱推動到合適的位置后將可剎萬向輪7剎住，使收集箱固定，通過安裝在支板2上的太陽能板1將光能轉化為電能儲存在蓄電池12中，能源自給自足，在戶外對垃圾進行收集時，能夠使用太陽能作為電源，提高了收集箱的使用續航時間，
垃圾分類亭，提高了收集箱的實用性，將垃圾從垃圾收集口9放入收集箱中，紅外感測器3發射的紅外線通過信號檢測口21對垃圾的高度進行感應，當垃圾收集倉中的垃圾堆積到一定高度時，紅外感測器3受到感應，將電信號傳遞給光纖收發器19，光纖收發器19將電信號轉化為光信號傳遞給垃圾處理人員，垃圾處理人員對收集箱中的垃圾進行清理時，拉動拉把18，將密閉門17打開，打開正反電機6，通過動力輥14和從動輥15的轉動將第一收集5倉和第二收集倉13移出，就可以對收集倉中的垃圾進行清理。
36.需要說明的是，本實用新型為一種基于物聯網的垃圾收集箱，包括1、太陽能板；2、支板；3、紅外感測器；4、收集箱外殼；5、第一收集倉；6、正反電機；7、可剎萬向輪；8、遮雨板；9、垃圾收集口；10、槽口；11、煙灰收集口；12、蓄電池；13、第二收集倉；14、動力輥；15、從動輥；16、合頁；17、密閉門；18、拉把；19、光纖收發器；20、信號收發倉；21、信號檢測口，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知。
37.顯然，本領域的技術人員可以對本實用新型實施例進行各種改動和變型而不脫離本實用新型實施例的精神和范圍。這樣，倘若本實用新型實施例的這些修改和變型屬于本實用新型權利要求及其等同技術的范圍之內，則本實用新型也意圖包含這些改動和變型在內。
